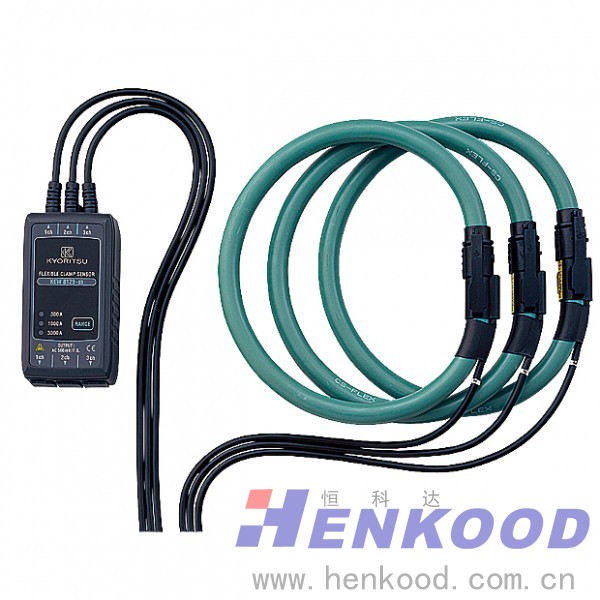

日本共立KEW 8129-01 钳形电流柔性传感器



8129-01

8129-02

8129-03

被测导体直径

最大约φ150mm

额定电流

300/1000/3000A

输出电压

300A量程：AC500mV/AC300A（1.67mV/A）
1000A量程：AC500mV/AC1000A（0.5mV/A）
3000A量程：AC500mV/AC3000A（0.167mV/A）

测试范围

300A量程：30~300Arms(424A峰值)
1000A量程：100~1000Arms(1414A峰值)
3000A量程：300~3000Arms(4243A峰值)

精确度
（正弦波输入）

±1.0%rdg（45～65Hz）

相位特征

±1°以内 30~300Arms（45～65Hz）100~1000Arms（45～65Hz）
300~3000Arms（45～65Hz）

13mA

保证精确度
温湿度范围

23℃～5℃、相对湿度85%以下（无结露）

操作温湿度范围

0℃～50℃、相对湿度85%以下（无结露）

保存温湿度范围

-20℃～60℃、相对湿度85%以下（无结露）

最大输入

AC3600A连续（45~65Hz）

输出电阻

100Ω以下

使用环境

海拔2000m，室内使用

耐电压

AC5350V（RMS值 50/60Hz） / 5秒 回路与传感器之间

绝缘电阻

≥50MΩ/1000V 回路和传感器之间

导线长度

传感器：约2m， 输出线：约1m

输出端口

MINI DIN 6PIN

安全规格

IEC 61010-1, IEC 61010-2-032 CAT.III 600V 污染度2, IEC 61326

外形尺寸/适用型号

111（L）×61（W）×43（D）mm（不含突出部分）/5010,5020,6300,6310

重量

约410g

约680g

约950g

附件

使用说明书
7199（输出线）×1
9137（便携箱）

使用说明书
7199（输出线）×2
9137（便携箱）

使用说明书
7199（输出线）×3
9137（便携箱）
