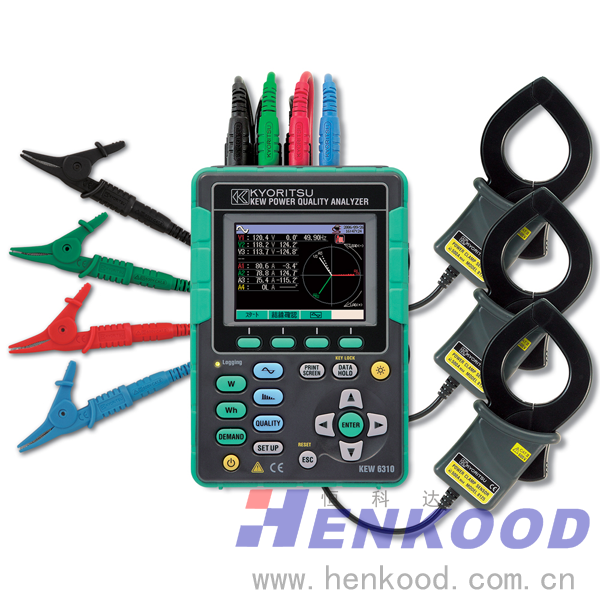

日本共立 MODEL 6310 电能质量分析仪
- 点击：1028次
- 最后更新：2013-08-24 10:01
-
-
第2年-
电力管理和应用的12种电力测试可进行包括谐波分析在内的电能质量管理。
1键操作非常简便，可使用附带的设定/分析软件轻松处理复杂的设置和大量数据。
外部信号输出/输入功能可传送信号给警报器。
利用内存备份功能，即使在记录中，仍可将CF卡插入/拔出（1GB)。
真有效值显示。
2种供电方式：AC电源与电池电源（可使用充电电池）。
使用漏电流传感器（可选件）可进行电流的绝缘监视。
记录功能中可选择1秒～1小时的记录间隔时间：
1/2/5/10/15/30秒，1/2/5/10/15/30分钟，1小时
数据可保存于1GB内存卡中。
（通过USB（分析软件）将数据下载到PC机）。
记录显示画面的画面截取功能（使用CF卡可记录512个画面：1个画面40KB）
可显示波形和矢量，也可确认接线情况。
设计符合国际安全规格IEC61010-1 CAT.III 600V
|
接线方式
|
单相2线(4回路)/单相3线/三相3线(2回路)
三相4线/单相3线+三相3线（Scott wiring） |
|
测试功能
|
电压, 电流, 频率,有功功率, 无功功率, 视在功率,
有功电能, 无功电能, 视在电能,功率因数 电能质量(谐波/不平衡率/瞬变/电压下降/电压上升/中断) 相位进项电容，IEC闪变（Pst（1分*），Pst,Pit)
*Pst可每隔1分钟详细显示
|
|
电压量程
|
150/300/600/1000V
|
|
电流量程
|
8128（50A）：1/5/10/20/50A
8127(100A):10/20/50/100A
8126(200A):20/50/100/200A
8125(500A):50/100/200/500/1000A
8124(1000A):100/200/500/1000A
8129(3000A):300/1000/3000A
|
|
精确度
|
电压: ±0.2%rdg±0.1%f.s. ,
电流: ±0.2%rdg±0.1%f.s. + 钳形传感器精确度
有功功率: ±0.5%rdg±0.1%f.s. +钳形传感器精确度
|
|
功率因数影响
|
±1.0%rdg cosθ=±0.5(PF=1)
|
|
频率范围
|
40~70Hz
|
|
时间记录间隔
|
1/2/5/10/15/30 秒, 1/2/5/10/15/30 分钟, 1 小时
|
|
内存容量
|
1.8MB（测试文件：CSVx6 画面文件：BMPx7 设定文件：KASx20)
|
|
显示
|
3.5英寸 彩色STN显示 LCD (320 x 240 )
|
|
语言显示
|
中文/日语/英语
|
|
储存温湿度范围
|
-20～60℃, 低于85%RH (无结露)
|
|
操作温湿度范围
|
0～50℃, 低于85%RH (无结露)
|
|
其它
|
DC输入端口 (50mV/500mV/5V)
|
|
PC卡
|
微型内存卡(CF卡) :32MB/64MB/128MB/256MB/1GB
|
|
安全规格
|
IEC61010-1:2001 CAT.Ⅲ 600V 污染度2
IEC61010-031 IEC61326 |
|
电源
|
AC100V~240V±10%（45~65Hz),碱性电池AA LR6（9V 1.5V x 6)或Ni-MH(HR15-51)
|
|
外形尺寸
|
175(L)x 120(W) x 68(D) mm
|
|
重量
|
约900g（含电池）
|
|
附件
|
7141B(电压测试线) 7170(电源线) 8319(读卡器) 7148(USB接线)
9125(携带箱) 导线贴纸×32 830(CF卡MB) 输入端口贴纸×6 单3干电池×6
PQA MASTER(PC软件) 使用说明书
|
|
可选件
|
8306(CF卡64MB) 8322(CF卡256MB) 8323(CF卡1GB) 8124/8215/8126/8127/8128(负荷电流传感器) 8129(负荷电流柔性传感器) 8146/8147/8148(漏电流&负荷电流传感器) 8141/8142/8143(漏电流传感器) 8312(电源适配器) 9132(磁铁携带箱) 8325F(闪变传感器) |
