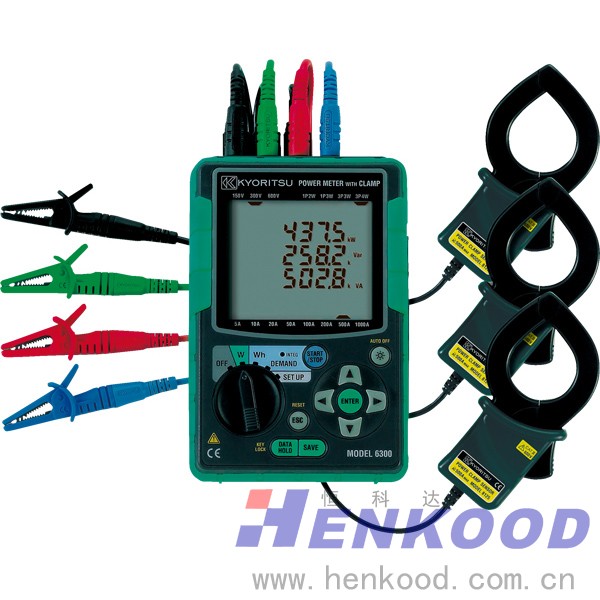

日本共立 MODEL 6300 电能质量分析仪
- 点击：1084次
- 最后更新：2013-08-23 18:13
-
-
第2年-
12种电力测试:电压(RMS),电流(RMS),有功功率,无功功率,视在功率,有功电能,无功电能,视在电能,功率因数(COSθ),频率,需求测试,中性电流(仅三相4线)。
可测试再生电力:消耗电力和再生电力的检测。
可确认各相的电力和功率因数:对各相进行监控。
设定记录时间:1/2/5/10/15/20/30秒,1/2/5/10/15/20/30分钟,1小时。
需求测试:蜂鸣音和背光灯闪烁警告不能超过预设需求目标值。
2种电源方式:AC电源和6节碱性AALR6电池(连续测试时间约7小时)。可同时在屏幕上显示3种不同的测试数据。
4种接线方式:单相2线(1通道),(2通道),(3通道),单相3线,三相3线,三相4线,USB直接连接电脑。
标配CF卡:可使用1GB以下的外部存储。
设计符合国际安全规格IEC61010-1 CAT. III 600V|
接线方式
|
单相2线(3回路)、单相3线、三相3线、 三相4线
|
|
测试功能
|
电压, 电流, 频率,有功功率, 无功功率, 视在功率,
有功电能, 无功电能, 视在电能,功率因数,中性线电流 |
|
电压量程
|
150/300/600.0V AC
|
|
电压精确度
|
±0.3%rdg±0.2%fs(45~65Hz)
|
|
电流量程
|
50/100/200/500 A AC （钳形传感器M8125）
|
|
电流精确度
|
±0.3%rdg±0.2%fs +钳形传感器精确度(45~65Hz)
|
|
振幅
|
电压：2.5，电流：3.0（不大于90%fs）
|
|
频率
|
40~70
|
|
频率精确度
|
±3rdg
|
|
有效功率精确度
|
±0.5%rdg±0.2%fs +钳形传感器精确度(45~65Hz)
|
|
标准条件
|
PF=1 正弦波 23℃±5℃
|
|
功率因数影响
|
有效功率：±1.0% rdg cos =±0.5(PF=1)
|
|
有效输入范围
|
V和A的额定范围的10~110%
|
|
显示范围
|
电压：5~120%，电流：1~120%
|
|
时间记录间隔
|
1/2/5/10/15/30 秒, 1/2/5/10/15/30/60 分钟
|
|
显示更新时间
|
1秒
|
|
储存温湿度范围
|
0～+50℃, 低于85%RH (无结露)
|
|
操作温湿度范围
|
-20～+60℃, 低于85%RH (无结露)
|
|
过载保护
|
电压：720V AC rms，电流：600A AC rms(钳形传感器M8125)
|
|
PC连接
|
USB
|
|
CF卡连接
|
标准型CF卡32/64/128MB
|
|
安全规格
|
IEC61010-1:2001 CAT.Ⅲ 600V 污染度2
(IEC61326 (2001)CLASS A) |
|
电源
|
AC100V~240V,电池 LR6 x 6
|
|
电池消耗
|
10VA (MAX)
|
|
外形尺寸
|
175(L)x 120(W) x 65(D) mm
|
|
重量
|
约800g（含电池）
|
|
附件
|
测试线(4根), 电源线, PC软件, USB 线, 使用说明书,便携箱,电池LR6 x 6
|
|
可选件
|
8124 8126 8127（钳形传感器），8306（CF卡64MB），
8307（CF卡128MB），8308（CF卡读卡机）， 9132（磁铁外箱） |
