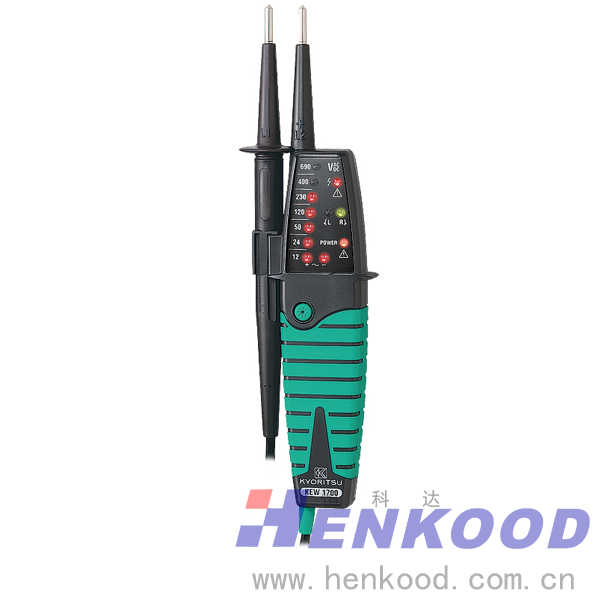

日本共立 KEW- 1700 电压表/相序表[已停产]
- 点击：1141次
- 最后更新：2017-09-24 22:18
-
-
第2年-
690V电压测试（AC/DC）。
相序检测。
通电回路警告LED。
极性测试。
导通测试（LED与蜂鸣警告）。
单极相位显示。
适用于昏暗处读取数据的笔灯功能。
低电池电压警告。
液晶显示（1710）。
设计符合国际安全规格IEC 61010-1 CAT.IV 600V
|
电压
测试
|
电压量程
|
12～690V AC/DC
|
|
额定电压
|
12/24/50/120/230/400/690V AC(45～400Hz). DC(±)
|
|
|
允许值
（界限电压） |
超过以下数值时点亮：
7±3V(12V LED) 18±3V (240V LED) 37.5±4V (50V LED)额定电压的75%±5% （120/230/400/600V LED） |
|
|
响应时间
|
各额定电压的100%时0.5秒
|
|
|
峰值电流
|
Is<3.5mA (690V时)
|
|
|
内部电池消耗
|
约33mA(电池3V,测试AC电压690V)
|
|
|
电池寿命
|
约2500次操作（30秒ON/240 秒OFF）
|
|
|
单极相位测试
|
电压量程
|
100～690V AC(45~100 Hz)
180～690V AC(100~400Hz) |
|
相序
测试
|
系统
|
三相四线系统 (100~400V 地 - 相 200~690V 相 - 相) AC 50/60Hz
|
|
相位量程
|
120±5 °
|
|
|
导通
测试
|
检测范围
|
0~400kΩ+50%
|
|
测试电流
|
约1.5µA(电池3V,0Ω)
|
|
|
内部电池消耗
|
约33mA(电池3V,0Ω)
|
|
|
操作温湿度范围
|
-10～55 ºC,最大85% RH (无结露)
|
|
|
保存温温度范围
|
-20～60 ºC ，最大85% RH (无结露)
|
|
|
安全规格
|
IEC61010-1 CAT.III/IV 600V IEC61243-3 CAT.II 690V 污染度2
IP65(IEC60529) |
|
|
电源
|
LR03 (1.5V)×2
|
|
|
外形尺寸
|
241.5(L)×68.5(W)×28.5(D)mm
|
|
|
重量
|
230g(含电池)
|
|
