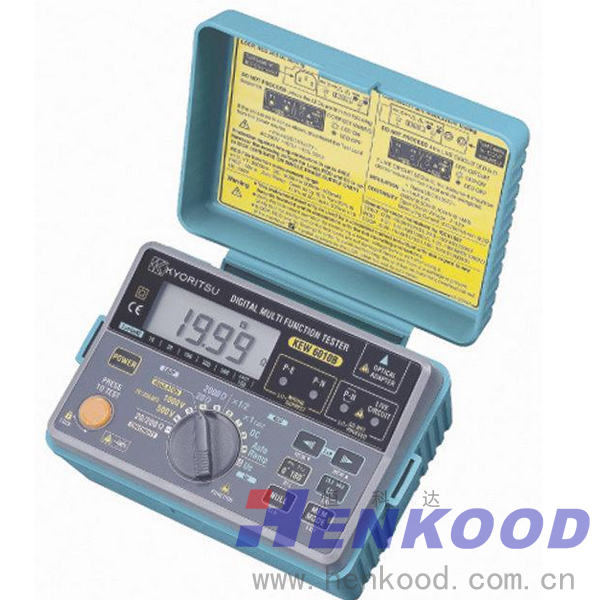

日本共立 KEW 6010B 电气多功能测试仪
- 点击：1013次
- 最后更新：2019-03-13 09:11
-
-
第2年-
导通测试：20/200Ω,200mA导通测试电流。
绝缘测试：
500/1000V，20/200Ω，1mA额定测试电流。
回路电阻：
20/2000Ω，15mA测试电流，2000Ω时无RCD跳脱。
RCD：
10/30/100/300/500mA×1/2，×1，
快速跳脱（40ms），DC。
接触电压：100V。
300个数据存储与RS-232C到PC的功能。
设计符合国际安全规格IEC61010-1 CAT.III 300V
|
导通测试
|
测试范围
|
20/200Ω(自动量程)
|
|
开路电压
|
>6V
|
|
|
短路电流
|
>200mA
|
|
|
精度
|
±(3%rdg+3dgt)
|
|
|
绝缘测试
|
测量范围
|
20/200Ω(自动量程)
|
|
测试电压
|
500V /1000VDC
|
|
|
开路输出电压
|
+20%-0%
|
|
|
额定电流
|
>1mA
|
|
|
精度
|
±(3%rdg+3dgt)
|
|
|
回路电阻测试
|
额定电压
|
230V+10%-15%(50Hz)
|
|
阻抗范围
|
20/2000Ω
|
|
|
额定测试电流
|
20Ω:25A/10ms
2000Ω:15mA/350ms最大 |
|
|
精度
|
±3%rdg+8dgt
|
|
|
R
C D 测 试 |
测量额定电压
|
230V+10%-15%(50Hz)
|
|
测试电流
(测试电流时间) |
RCD×1/2,×1: 10,30,100,300,500mA(2000ms) |
|
|
精度
|
测试电流×1/2：-8％-2％ ×1，Fast: 2%+8% DC: ±10% |
|
|
Uc
测 试 |
测量范围
|
100V
|
|
额定电压
|
230V+10%,-15%(50Hz)
|
|
|
测试电流
|
lΔn=10mA(5mA) lΔn=30/100mA(15mA)
lΔn=300/500mA(150mA) |
|
|
精度
|
+5%,+15%rdg, ±8dgt
|
|
|
一般规格
|
安全规格
|
IEC61010-1CAT.III 300V 污染度2
IEC61557-1,2,3,4,6,10,IEC60529(IP40) |
|
耐电压
|
------
|
|
|
电源
|
R6/LR6×8
|
|
|
外形尺寸
|
175(L)×115(W)×86(D)mm
|
|
|
重量
|
约840g（含电池）
|
|
|
附件
|
7122B（测试线） KAMP10（测试线），9092（线箱）9148（肩带）
肩带 电池R6/LR6×8 使用说明书
|
|
|
可选件
|
7133B（配电盘测试线） 8212（适配器）KEW软件 |
