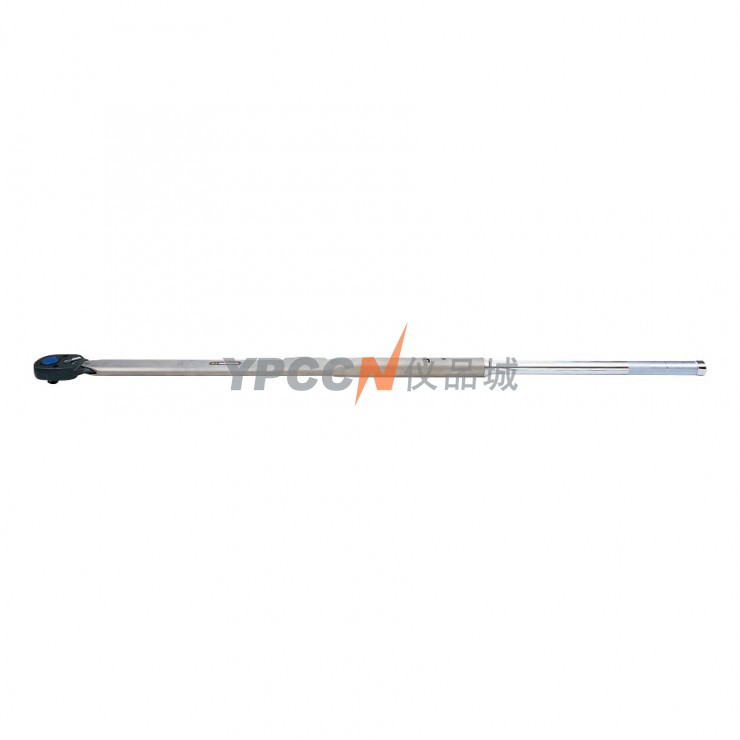

日本TOHNICHI东日7500TiEQLE钛合金扭力扳手

点击：397次
最后更新：2017-09-25 23:17

-

-

: 日本东日tohnichi销售代理; 第2年; 进入店铺 >

分享到 :

-

日本东日7500TiEQLE扭力扳手是全球首款钛合金扭力扳手,适用于有大扭矩需求的高空作业。

日本东日7500TiEQLE钛合金扭力扳手特点

预锁式扭力扳手PQL的钛金属型。
约为标准扭力扳手一半的重量。
适用于因普通扭力扳手过重而应用不便的场合。
只有通过内六角扳手（标准附件）才能更改设定扭矩，避免由于人为错误导致扭矩变化。
单功能型带刻度，最适合单一扭矩紧固作业。
达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
棘轮头由 24 齿组成，有15度的操作范围，可以在狭小空间的工作环境中使用。
180N - 360N型号舒适的树脂手柄
适用于国际范围，包括欧盟地区。
校准程序符合ISO6789Ⅱ型A类标准。

东日7500TiEQLE钛合金扭力扳手技术参数

精度±3%
国际单位制型号			TiQL180N	TiLQL180N	TiEQL360N	TiEQLE750N	TiEQLE1400N
扭矩范围［N·m］	最小～最大		40～180		80～360	100～750	200～1400
	刻度		2			5	10
公制型号			1800TiQL	1800TiLQL	3600TiEQL	7500TiEQLE	14000TiEQLE
扭矩范围［[kgf·cm］	最小～最大		kgf·cm400～1800		kgf·m8～36	10～75	20～140
	刻度		kgf·cm20		kgf·m0.2	0.5	1
适用螺栓	普通钢制螺栓		M12～M20		M16～M24	M16～M30	M20～M36
	高压螺栓		M10～M16		M12～M20	M12～M24	M16～M30
最大手力［N］			450	360	406	600	848
尺寸［mm］	有效长度	L	400	500	887	1250	1650
	全长	L’	494	594	987	1365	1794
	方头	a	12.7		19.05		25.4
		b	14		20.5		26.5
	扳头	R	22.5		29	35	44
		h	33		43.7	48.7	60.5
	本体	m	34		38	52	67
		n	15		15.5	20	24
		d	36			40	51
		e	51			29	41
重量［kg］			0.9	1	2.4	4.5	7.5

注意

如有需要，可提供其他附带限位开关型（LS）、无线（FH）型。
如有需要，也可提供如TiEQL550N等特殊型号。

标准附件

工具管理标记带（3色）/TiQL180N、TiLQL180N和TiEQL360N附带内六角扳手（扭矩调整用）。
调整工具（TiEQLE750N、TiEQLE1400N附带）

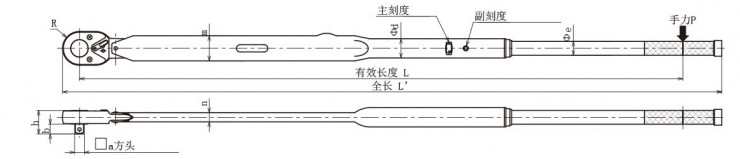

日本东日7500TiEQLE扭力扳手尺寸
