CEM华盛昌DT-9054 数字式漏电开关RCD（ELCB）测试仪

DT-9054主要用于测试漏电保护器的漏电保护动作电流和漏电动作时间，使用最新的微处理器技术，从而保证了产品的最佳性能及精度。六档电流测试功能；N/S按键立即触发和延时触发漏电保护器；双色背光屏提示漏电保护器好坏。双注塑外壳保持最高安全性能和手持感。

DT-9054特色

1.采用最新微处理器技术，保持最佳性能及精度；
2.10mA/30mA/100mA/150mA/300mA/650mA六档电流测试；
3.可通过N/S按键选择立即触发和延时触发漏电保护器；
4.双色背光屏立即提示所测漏电保护器是好的(蓝色)还是坏的(红色)；
5.50秒不操作自动关机功能。

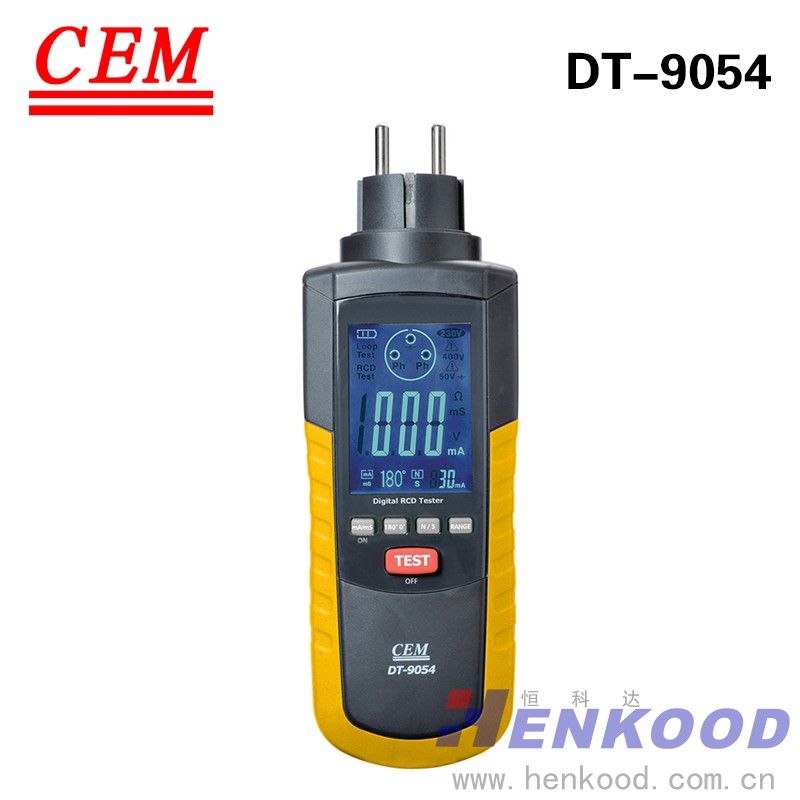

DT-9054结构介绍

1.测试插头
2.红/蓝双色显示屏
3.180°0°相位键
4.开机键和mA电流/mS时间触发键
5.TEST测试按键和关机键
6.N/S立即触发与延时触发键
7.RANGE测试电流量程选择键



1.通过设定RANGE选择按钮，将额定触发电流选择钮设定为被测电路断路器的额定触发电流。可供选择的测试电流有10/30/100/150/300mA/650mA六档；每选一档相应的测试电流值就会显示在屏上。
2.通过设定N/S选择按键,来选择测试电路断路器是立即触发电流还是延时触发。如果选择延时触发，在按下时，会延时30秒（屏上会依次显示30S以及到0S）再触发被测断路器。
3.通过设定0°/ 180°选择按键,来选择测试电路断路器的相位，相应的0°和180°就会显示在屏上。
4.通过设定mA/mS选择按钮,来选择测试电路断路器的触发电流还是触发时间，相应的mA和mS就会显示在屏上。
5.将本仪器连接到被测断路器，要保证显示屏显示相位正确，电压正常（230V），地线连接良好。
6.选择好测试模式以后，按下测试键，测试结果就会在屏上显示出来，如果是以蓝屏显示的结果，表示被测断路器是好的，如果是以红屏显示的结果，表示被测断路器是不良的。

规格参数

额定电压：230V(Ph/N)–10/+6% 50/60Hz
测试线电压：AC250V以下
漏电电流分档：10/30/100/150/300/650mA共六档
测试漏电动作时间范围：0－499ms
漏电电流精度：1mA
动作时间显示精度：1mS
机壳类型：双注塑绝缘
工作环境：-15～45℃，相对湿度≤80%
存储环境：-25～70℃，相对湿度≤75%
外形尺寸：210*71*51mm
重量：340g

安全警告提示：

为保证安全以及正确使用本设备，请严格遵守以下规定。
1.每次按下测试按钮Test时，请务必确保显示屏显示相位正确，电压正常（230V），地线连接良好，否则不要进行任何测试。
2.如果有断路器等其它负载接在同一电路上，这些负载将导致读数不准。为保证精确测量，在测量之前需要将接入被测断路器电路的其它电器拆除。
3.只使用设备提供的测试线。



CEM DT-9054漏电开关测试仪可用于测试家庭、企业、电力维修、实验室的漏电保护器功能好坏。
