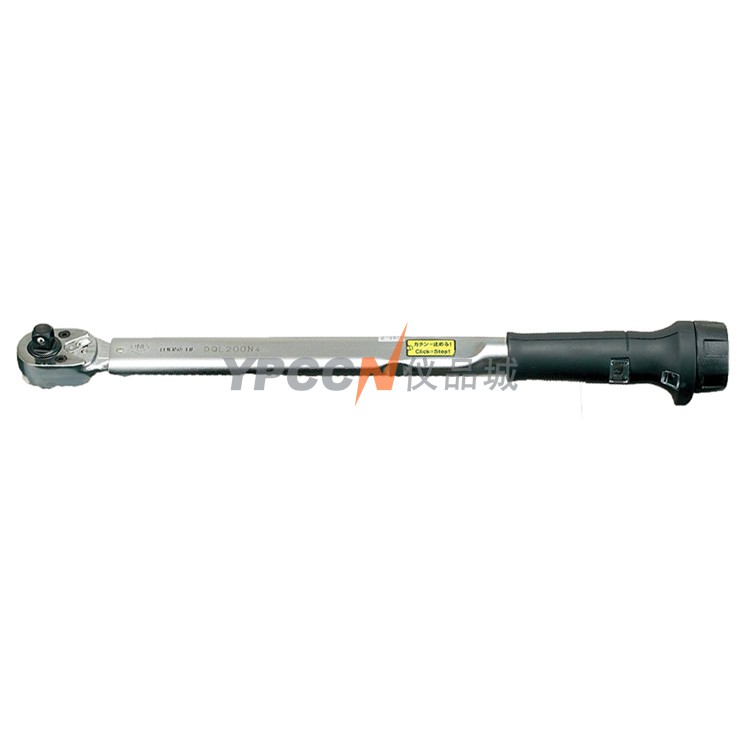

日本东日DQL280N双向方头可调式扭力扳手
- 点击：457次
- 最后更新：2017-08-30 21:08
-
-
第2年-
- 附带双向方头。
- 一把扭力扳手就可同时进行顺时针和逆时针紧固。
- 达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
- 棘轮头由24齿组成，有15度的操作范围，可以在空间有限的工作环境中使用。
- 通过旋钮和刻度可以轻松调整扭矩设置。
- DQLE1000N2或者DQLE750N2适合于紧固大型车的车轮螺母。
- 适用于国际范围，包括欧盟地区。校准程序符合ISO6789Ⅱ型A类标准。
日本东日DQL280N双向方头可双向紧固。适用于大型卡车、公共汽车等车轮螺母的紧固。左右螺丝的扭矩管理
日本东日DQL280N扭力扳手特点
日本东日DQL280N扭力扳手技术参数
| 精度±3% | |||||||
| 国际单位制型号 | DQL200N4 | DQL280N | DQLE550N2 | DQLE750N2 | DQLE1000N2 | ||
| 扭矩范围 ［N·m］ |
最小～最大 | 40～200 | 40～280 | 100～550 | 150～750 | 200～1000 | |
| 刻度 | 2 | 5 | |||||
| 公制型号 | 1800DQL4 | 2800DQL3 | 5500DQLE2 | 7500DQLE2 | 10000DQLE2 | ||
| 扭矩范围 ［Kgf·cm/ Kgf·m］ |
最小～最大 | Kgf·cm400～2000 | Kgf·m4～28 | 10～55 | 15～75 | 20～100 | |
| 刻度 | Kgf·cm20 | Kgf·m0.2 | 0.5 | ||||
| 美制型号 | 1800DQL4-A | 2800DQL3-A | DQLE400F-6A | DQLE600F-6A | DQLE700F-8A | ||
| 扭矩范围 ［lbf·ft］ |
最小～最大 | 30～150 | 30～200 | 100～400 | 150～600 | 200～700 | |
| 刻度 | 2 | 5 | |||||
| 适用螺栓 | 普通钢制螺栓 | （M18） | M20 | M24 | （M27） | M30 | |
| 高压螺栓 | （M14） | M16 | M20 | （M22） | M24 | ||
| 最大手力［N］ | 500 | 467 | 500 | 600 | 714.3 | ||
| 尺寸 ［mm］ |
有效长度 | L | 400 | 600 | 1100 | 1250 | 1400 |
| 全长 | L’ | 490 | 695 | 1189 | 1342 | 1515 | |
| 方头 | a | 12.7 | 19.05 | 25.4 | |||
| b | 15.4 | 20.5 | 21.5 | 26.5 | |||
| 扳头 | R | 20 | 22.5 | 29 | 32 | 35 | |
| h | 53.8 | 63.7 | 70 | 74.4 | 87 | ||
| 本体 | m | 35 | 42 | 44 | 52 | ||
| n | 15 | 18 | 20 | ||||
| d | 27.2 | 33 | 34 | 40 | |||
| D | 51.5 | 27.2 | 30 | ||||
| ℓ0 | - | - | 843 | 900 | 983 | ||
| ℓ1 | - | - | 60 | 80 | |||
| ℓ2 | - | - | 426 | 524 | 625 | ||
| 重量［kg］ | 1.4 | 2 | 4.3 | 5.7 | 7.9 | ||
日本东日DQL280N扭力扳手尺寸
