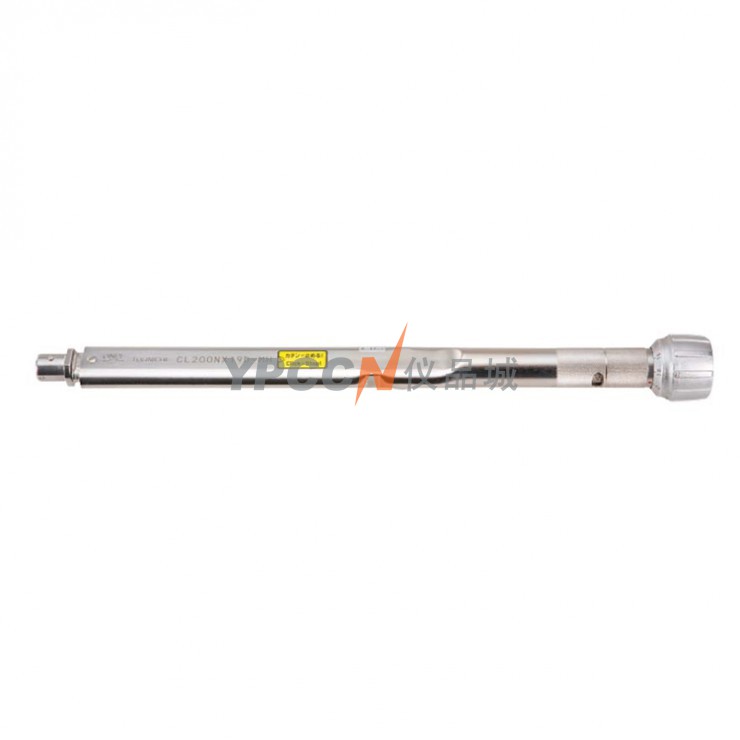

TOHNICHI日本东日CL200NX19D-MH脱跳式扭力扳手

分享到 :

日本东日CL200NX19D-MH为金属滚花手柄型扭力扳手。

CL200NX19D-MH扭力扳手适用于有油的场合（油、化学品等），如修车厂。

日本东日CL200NX19D-MH扭力扳手特点

带交换头，与QL-MH型号拥有相同特性。
达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
通过使用交换头，可将一把扳手，变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用。
CL25NX10D-MH、CL50NX12D-MH、CL50NX15D-MH、CL100NX15D-MH、CL140NX15D-MH可以使用“AH可调式扳头”（活动式交换头）。
适用于国际范围，包括欧盟地区。
校准程序符合ISO6789Ⅱ型A类标准。

日本东日CL200NX19D-MH扭力扳手技术参数

精度±3%
国际单位制型号			CL50NX12D-MH	CL50NX15D-MH	CL100NX15D-MH	CL140NX15D-MH	CL200NX19D-MH	CL280NX22D-MH
扭矩范围［N·m］	最小～最大		10～50		20～100	30～140	40～200	40～280
	刻度		0.5		1		2
公制型号			450CL-MH	500CL-MH	900CL-MH	1400CL-MH	1800CL-MH	2800CL-MH
扭矩范围［Kgf·cm/Kgf·m］	最小～最大		100-500		200-1000	300-1400	400-2000	kgf·m4-28
	刻度		5		10		20	kgf·m0.2
美制型号			-	-	-	-	-	-
扭矩范围［lbf·in］	最小～最大		-	-	-	-	-	-
	刻度		-	-	-	-	-	-
适用螺栓	普通钢制螺栓		M10		M12（M14）	M16	（M18）	M20
	高压螺栓		M8		M10	M12	（M14）	M16
最大手力［N］			238	227	338	394	449	424
尺寸［mm］	有效长度	L	210	220	295	355	445	660
	全长	L’	235		310	370	455	655
	扳头	d3	12	15			19	22
	本体	m	25.5		28		35
		n	11.2		12.2		15
		d	20		21.7		27.2
		D	36		37		46.5
重量［kg］			0.45		0.69	0.79	1.4	1.9
注意：全长仅是本体的长度。此型号不能使用PH（管扳手头）型交换头。

日本东日CL200NX19D-MH扭力扳手尺寸
