TOHNICHI日本东日20CL-MH脱跳式扭力扳手
- 点击：275次
- 最后更新：2017-08-15 22:48
-
-
第2年-
- 带交换头，与QL-MH型号拥有相同特性。
- 达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。
- 通过使用交换头，可将一把扳手，变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用。
- CL25NX10D-MH、CL50NX12D-MH、CL50NX15D-MH、CL100NX15D-MH、CL140NX15D-MH可以使用“AH可调式扳头”（活动式交换头）。
- 适用于国际范围，包括欧盟地区。
- 校准程序符合ISO6789Ⅱ型A类标准。

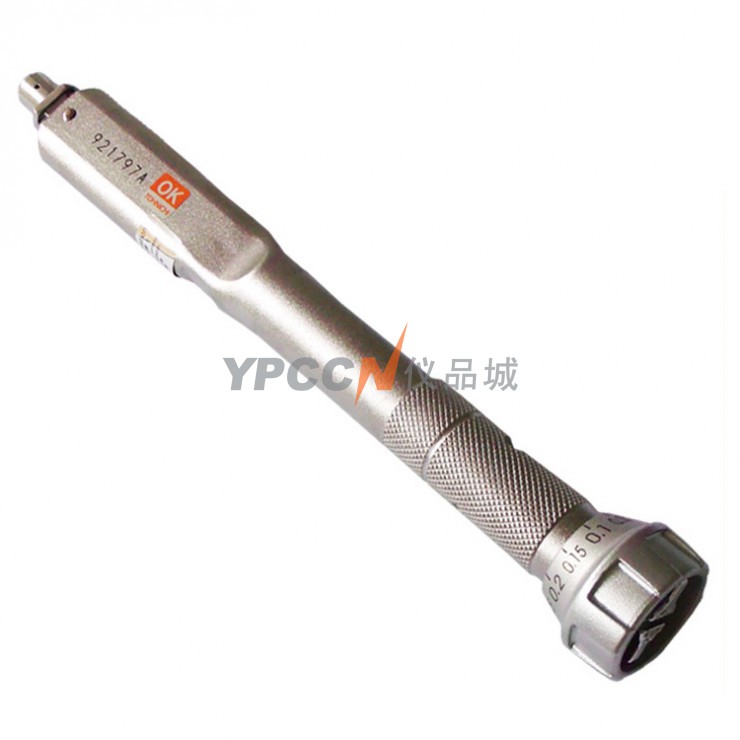

日本东日20CL-MH为金属滚花手柄型扭力扳手。
20CL-MH扭力扳手适用于有油的场合（油、化学品等），如修车厂。
日本东日20CL-MH扭力扳手特点
日本东日20CL-MH扭力扳手技术参数
| 精度±3% | |||||||||
| 国际单位制型号 | CL2NX8D-MH | CL5NX8D-MH | CL10NX8D-MH | CL15NX8D-MH | CL25NX10D-MH | ||||
| 扭矩范围 ［N·m］ |
最小～最大 | 0.4～2 | 1～5 | 2～10 | 3～15 | 5～25 | |||
| 刻度 | 0.02 | 0.05 | 0.1 | 0.25 | |||||
| 公制型号 | 20CL-MH | 50CL- MH | 100CL- MH | 150CL- MH | 225CL- MH | ||||
| 扭矩范围 ［Kgf·cm / Kgf·m］ |
最小～最大 | kgf·cm4～20 | 10～50 | 20～100 | 30～150 | 50-250 | |||
| 刻度 | kgf·cm0.2 | 0.5 | 1 | 2.5 | |||||
| 美制型号 | CL15IX8D- MH | CL30IX8D- MH | CL50IX9D- MH | CL100IX10D- MH | - | ||||
| 扭矩范围 ［lbf·in］ |
最小～最大 | 3～15 | 6～30 | 10～50 | 20～100 | - | |||
| 刻度 | 0.1 | 0.2 | 0.5 | 1 | - | ||||
| 适用螺栓 | 普通钢制螺栓 | M4 | M5、M6 | （M7） | M8 | ||||
| 高压螺栓 | （M3.5） | （M4.5） | M6 | （M6）M7 | （M7） | ||||
| 最大手力［N］ | 17.2 | 42.9 | 65.6 | 98.4 | 139 | ||||
| 尺寸 ［mm］ |
有效长度 | L | 116.5 | 152.5 | 180 | ||||
| 全长 | L’ | 140 | 175 | 200 | |||||
| 扳头 | d3 | 8 | 10 | ||||||
| 本体 | m | 19 | |||||||
| n | 9.2 | ||||||||
| d | 15 | ||||||||
| D | 25.5 | 26.5 | |||||||
| 重量［kg］ | 0.13 | 0.16 | 0.25 | ||||||
| 注意：全长仅是本体的长度。此型号不能使用PH（管扳手头）型交换头。 | |||||||||
日本东日20CL-MH扭力扳手尺寸
