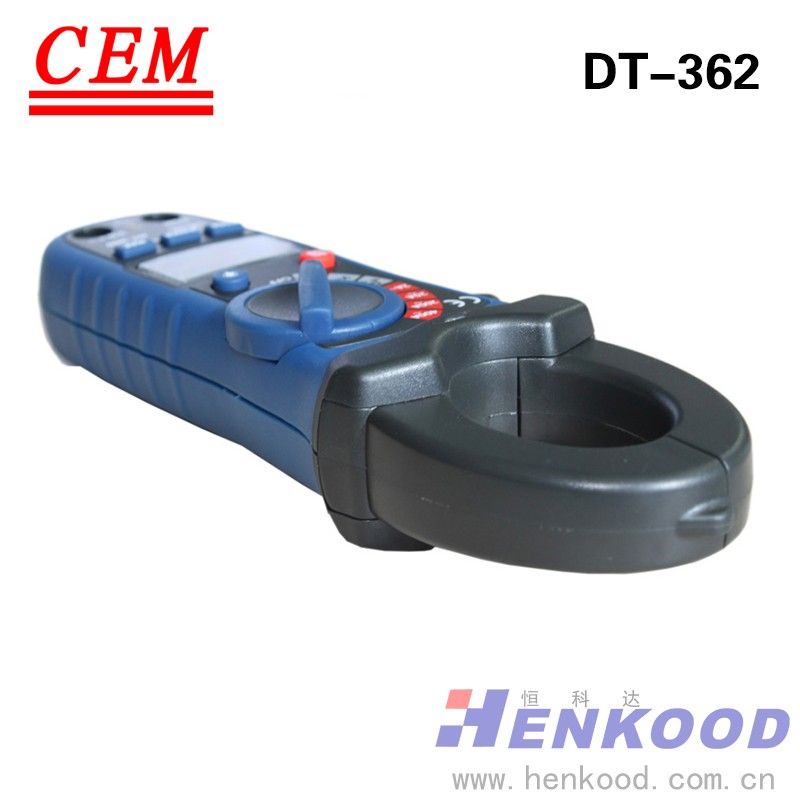

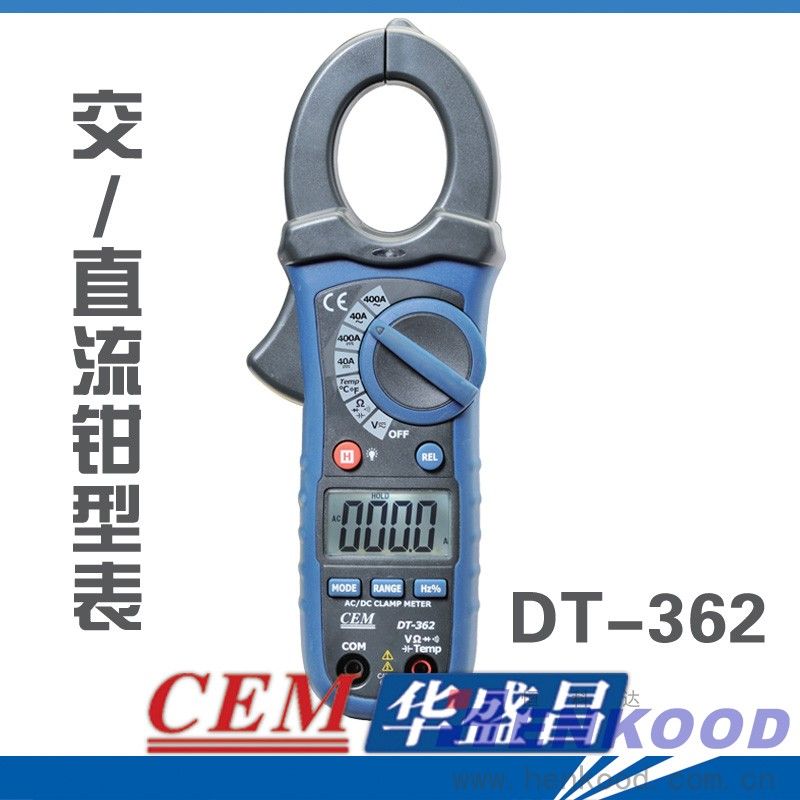

CEM华盛昌DT-362钳形表 交/直流钳型表

CEM DT-362自动量程交直流钳形表具有小型机身、中等适中钳口、双注塑护套等特征，为您提供最舒适安全的手持感、方便携带测量、在狭小紧密空间也能轻松测量，大型带背光LCD显示屏易于数据读取。是您电路、焊点线路、电力等检修保养的好帮手！

DT-362特色

1.2000位带背光LCD显示屏，读数清楚明了
2.低电提示和自动关机功能，省电耐用
3.最大值和数据保持功能，方便读数
4.可切换手动和自动量程，智能测量
5.NCV非接触交流电压指示灯，确保安全
6.温度、电容测量功能，满足更多所需
7.1.2(30mm)钳口适用于狭小空间测量



1.感应电流钳夹
2.非接触交流电压指示灯(NCV)
3.钳头扳机
4.数据保持/背光键
5.液晶显示屏
6.MODE模式选择键
7.COM输入插孔
8.功能选择旋钮
9.相对值测量键
10.频率Hz/占空比%键
11.RANGE量程选择键
12.VΩ℃·)))等输入插孔



一、测量交/直流电流
注意: 测量交流电流前请确保测试表笔没有与仪表相连接
1.把功能转盘转至400ADC,40ADC,400AAC或10AAC量程档位
2.如果事先不能确定测量的档位,请首先把转盘转到高量程再逐步将档位调低
3.按下扳手打开钳夹,把被测电线完全圈在钳夹内，液晶显示屏上将显示电流的读数

二、测量直流/交流电压
1.把黑色表笔插入COM插孔,把红色表笔插入V插孔
2.选择按钮拨至V档位
3.按下MODE键选择交流或直流电压
4.表笔的尖端与被测电路接触
5.在液晶显示屏上读取读数

三、测量电阻
1.把黑色表笔插入COM 插孔,把红色表笔插入Ω插孔
2.功能选择按钮拨至Ω档位测量
3.把表笔与被测电路相接触。测试时最好将电路的一端断开，以使剩余电流不会干扰被测电阻读数
4.在液晶显示屏上显示读取电阻读数



四、测量二极管和短路蜂鸣测试
1.把黑色表笔插入COM插孔,把红色表笔插入·)))插孔
2.功能选择按钮拨至·)))档
3.按下MODE 键直至屏幕上出现二极管显示符号
4.把表笔与被测二极管相接触,正向导通电压为0.4V~0.7V，反向导通电压将显示“OL”。短路将显示接近0mV,开路将显示“OL”
5.短路测试时,电阻小于150Ω,产生蜂鸣

五、测量非接触交流电压（NCV功能）
注意: 为了防止电击，请在使用前，确保正确使用此非接触交流电压测电笔。
1.让钳形表探头靠近或插入火线的输出插座孔时
2.如果火线带有220V交流电输出，指示灯就会被点亮
注意: 如果是零线和火线缠绕在一起时，此时测试要将两线分开，来进行火线与零线的区分
注意: 此非接触交流电压测电笔设计为高度灵敏探测.当遇到静电或其它能带电体时，可能指示灯也会亮起或瞬间闪烁，这属于正常现象



六、测量电容
注意:为避免电击，请在测试时断开电源，并在进行电容测量前放掉所有电容器上的电量取出电池并拔出电源软线。
1.将功能选择按钮旋至CAP档位
2.把黑色表笔插入COM插孔,把红色表笔插入CAP插孔
3.表笔的尖端与被测电容器接触
4.在液晶显示屏上读取电容值

七、测量频率或占空比
1.将功能选择按钮旋至V档位
2.把黑色表笔插入COM插孔,把红色表笔插入V插孔
3.通过Hz%键选择频率Hz或占空比%
4.将两表笔尖端与被测电路相接触
5.在液晶显示屏上读取频率值

八、测量温度
注意:为避免电击，在进行温度测量前，请断开所有被测物体的电源
1.将功能选择旋钮置于Temp档位
2.把温度探头黑色表笔插入(COM)插孔，把红色表笔插入Temp插孔
3.把温度探头与想要测量的物体表面部份接触。并一直保持温度探头与该物体所测部位接触直到读数稳定(大约30秒)
4.在显示屏上读取读数



交流电流：40A，400A
直流电流：40A，400A
直流电压：400mV, 4V，40V, 400V，600V
交流电压(50-400Hz)：400mV，4V，40V，400V，600V
电阻：400Ω，4KΩ，40KΩ，400KΩ，4MΩ，40MΩ
电容：40nF，400nF，4uF，40uF，100uF
频率：10-10kHz，
频率灵敏度：100V(<50Hz);50V(50~400Hz);15V(401Hz~10kHz)
温度(K型)：-20~760℃
钳夹开口尺寸：约为1.2 (30mm)
二极管测试：测试电流0.3mA 典型值
短路蜂鸣测试：小于150Ω时蜂鸣;测试电流小于0.5mA
显示：4000位带背光液晶显示
交流电压频宽：50-400Hz (VAC)
电池:一个9V电池
自动关机:大约30分钟
尺寸:197x70x40mm
重量:183g



1.测试时请勿输入超出允许范围的数值
2.测量交流电流前请确保测试表笔没有与仪表相连接
3.测量电压时不要将档位打到电流或电阻上
4.测试前将功能转盘旋转到相对应的测量档位
5.当改换档位时通常将表笔与电路断开
6.使用完后，请将表的功能选择切换到“OFF”上
7.MODE按键用于交/直流电压、电阻、二极管及短路蜂鸣测试功能切换
8.RANGE键用于自动/手动量程切换



可广泛应用于电力、通迅、工业工程等领域的电路、焊点线路、电力检修和维护。
