CEM华盛昌DT-5302电阻测试仪

DT-5302 四线低电阻测量仪是CEM推出的一款采用4根Kelvin线测量模式的仪表，其准确性和精确度得到了最大限度的保障，双注塑外壳更能保障使用者的安全，通过了CATⅢ，EN61010和1000V等国际安全标准。

DT-5302特色

1.4根Kelvin线测量模式，精确性更高
2.4000位带模拟条背光液晶显示屏，读数清晰明了
3.测试电流为200mA时，分辨率可达0.1mΩ
4.相对测量功能
5.数据保持功能
6.最大/最小值保持功能
7.所有量程均有过载保护，操作更加安全
8.低电量提示，能及时提醒使用者更换电池
9.短路和二极管测试

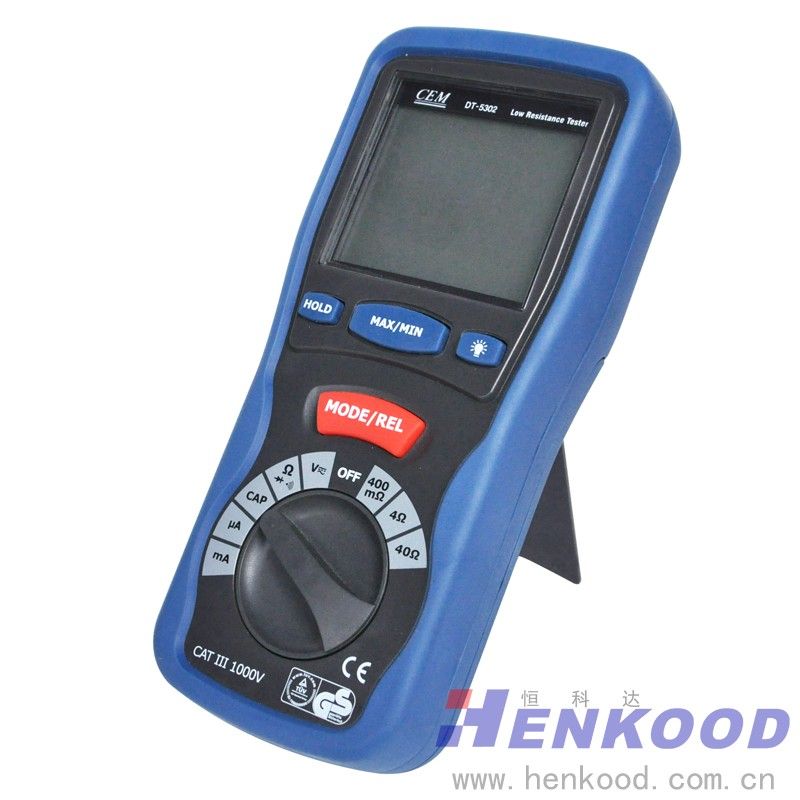

DT-5302结构简介

1.LCD显示屏
2.HOLD 数据保持键
3.MAX/MIN 最大最小值保持键
4.功能选择旋盘
5.屏幕背光按键
6.MODE/REL 模式选择和相对值键

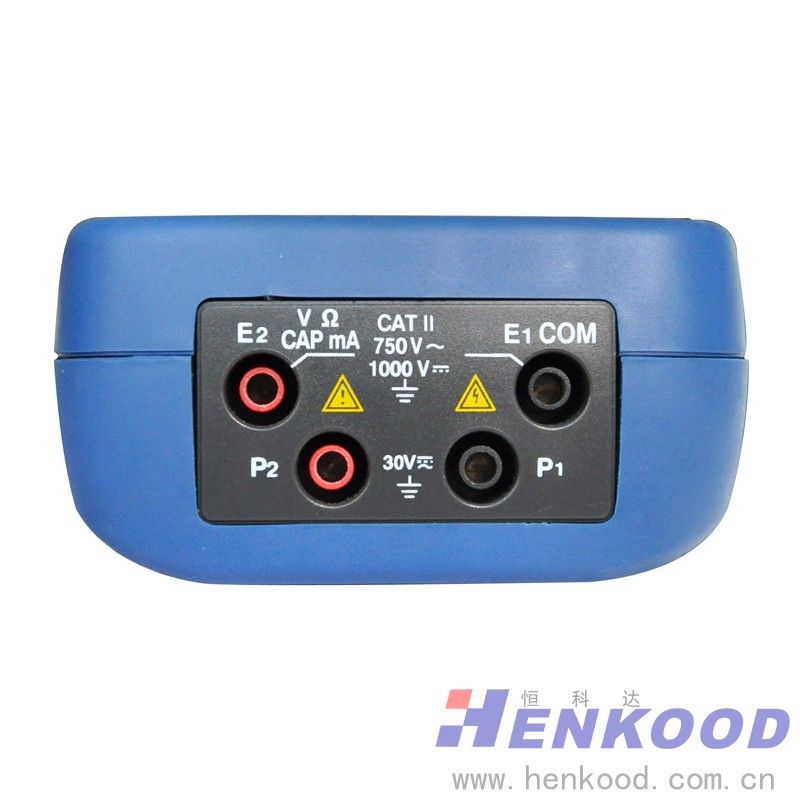

7.V/Ω/Cap/mA E2插孔
8.P2插孔
9.COM E1插孔
10.P1插孔
11.挂钩
12.电池门



一、交/直流电压测量
1.将黑色表笔插入负极COM端口，红色表笔插入V E2端口；
2.将功能转盘置于V的位置 ；
3.按MODE键选择V AC 或V DC；
4.连接表笔和被测电路；
5.读取LCD显示屏上的电压值。

二、直/交流电流测量
1.将黑色表笔插入负极COM端口，红色表笔插入mA E2端口；
2.测量4000uA以下的电流，将功能键盘置于uA档位；
3.测量400mA以下的电流,将功能键盘置于mA档位；
4.按住‘MODE/REL’键，直至“AC或DC ”出现在显示屏上；
5.断开被测电路电源，在待测电流的位置打开电路绝缘层；
6.将黑色表笔接触被测电路负极，红色表笔接触被测正极；
7.接通电源；
8.读取显示屏上电流数值。

三、电阻测量
注意：为防触电，测量前应断开电源，在测任何电阻前要放出电容，取出电池和拔掉电线。
1.将功能转盘置于Ω位置；
2.将黑色表笔插入负极COM端口，红色表笔插入正极Ω端；
3.按住MODE键直到“Ω”出现在显示屏；
4.把表笔接触被测电路或元件(测试时最好断开电路的一端，以使剩余的电路不会干扰被测电阻数值)；
5.显示屏上读取电阻值。



四、短路蜂鸣测试
注意：请不要在接通电源情况下进行在线短路蜂鸣测试以免触电。
1.将功能转盘置于·)))位置；
2.将黑色表笔插入负极COM端口，红色表笔插入正极V端口
3.按住MODE键直到·)))出现在显示屏；
4.测试表笔与被测物体相接触。当电阻小于35Ω，测试表会发出蜂鸣，显示屏上将显示阻值。

五、二极管测试
注意：为防触电，勿测带电的二极管。
1.将功能转盘置于的二极管的位置；
2.将黑色表笔插入负极COM端口，红色的表笔插入V端口；
3.按住MODE键直到二极管标志出现在显示屏上；
4.将探头与二极管或半导体交叉点接触，记下读数；
5.改变表笔的插孔位置以切换表笔的正负极，记录读数；
6.按下列方式得出二极管的好坏状态：
A.若一个读数为数值，另一个读数为“OL”则二极管完好；
B.若两个读数均显示“OL”，则此二极管为开路；
C.若两个读数都特别小或为0，则此二极管短路；
注意：测试过程中读到的是正向电压。



六、电容测量
注意：为防触电,在测量前断开电源,所有电容放电。
1.将功能转盘置于CAP位置；
2.将黑色表笔插入负极COM端口，红色的插入正极CAP端；
3.将表笔接触被测电路；
4.读取在显示屏上的读数。
注意：对于大数值的电容测量在最后读数稳定之前可以用几分钟。放电时LCD显示屏上显示DSC，通过芯片放电速度是十分慢。我们建议使用者用其它设备放电。

七、低电阻测量
注意：为防触电,测量前应断开电源,在测任何电阻前要放出电容,取出电池和拔掉电线。
1.将黑色表笔插入负极E1,P1端口，将红色表笔插入正极E2,P2端口；
2.将功能转盘置于40Ω位置,夹上被测电阻,当读数太小，将功能转盘置于4Ω或400mΩ位置；
3.松开被测电阻，将两夹子短接，再按下“ MODE/REL”键；
4.再次夹在被测电阻的两端；
5.读取电阻值。

规格参数

低电阻测量：400mΩ(200mA)、4Ω(20mA)、40Ω(2mA)
电阻：400Ω、4KΩ、40KΩ、400KΩ、4MΩ、40MΩ
直流电流：400uA、4000uA、40mA、400mA
交流电流：400uA、4000uA、40mA、400mA
直流电压：400mV、4V、40V、400V、1000V
交流电压：400mV、4V、40V、400V、750V
电容：4nF、40nF、400nF、4uF、40uF、400uF、4mF、40mF
显示:大尺寸带模拟条背光液晶显示屏
最大电流输出: 200mA (400mΩ)
采样率:2次/秒
超量程提示:显示“OL”
低电量提示:当电池电量不足时显示
自动关机:30分钟内无任何操作将自动关机。显示屏上显示“APO” 表明是处于关机状态。
操作环境:0~40℃/相对湿度低于80%RH
储存环境:-10~60℃/相对湿度低于70%RH
电源:9V直流电压（6节1.5V “AA” 电池）
尺寸:200*92*50mm
重量:700g(含电池)



本产品可用于测量各种电力系统、电气设备等接地系统的接地电阻值，还可以进行地电压测量。适用于冶炼、通讯、制造、石油、国防、电力、化工、建筑和农业生产等行业接地系统的测试。
