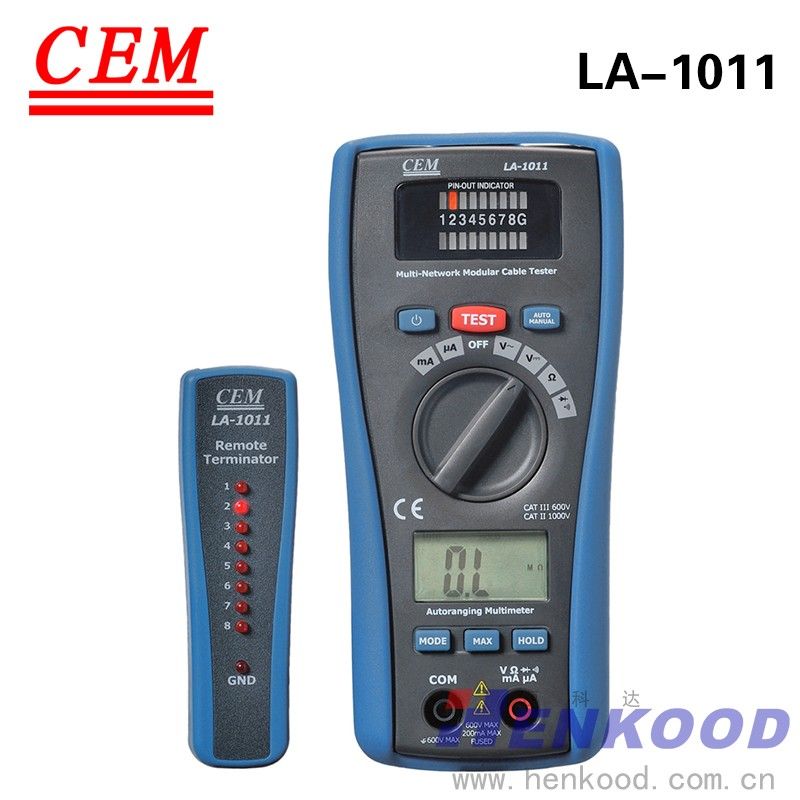

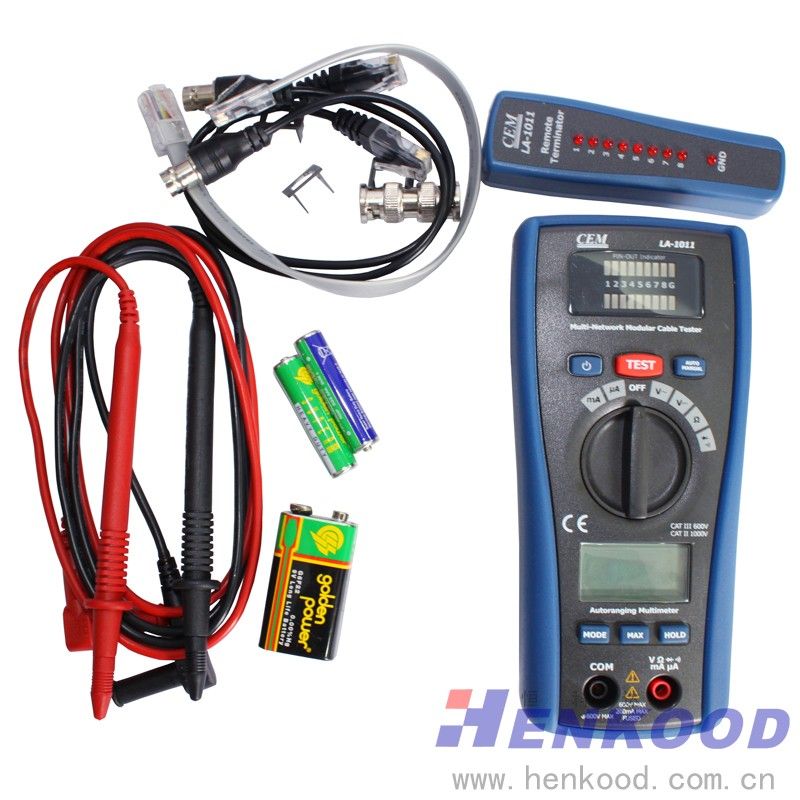

CEM华盛昌LA-1011网络测试仪

LA-1011是一款新型实用的二合一LAN测试仪。其万用表功能可用于测量电流、电压、电阻等功能；网络测试功能可用于检测电缆、网线、电话线等线路。易读取10Base-T电缆(类别5)、10Base-2电缆(同轴电缆)、RJ45/RJ11模块式电缆、356A、TIA/568B和通过将传送端比作相对应的接收端标记环电缆的准确组态值。配备远程探针可测量墙体开关后的电缆线及小块仪表板以及开放式短路、短路电线和交叉连接线的连续性。

LA-1011特色

1.2合1 LAN测试仪及万用表功能
2.测试直流/交流电压、电流、电阻、二极管及电缆线
3.万用表功能有2000位液晶显示
4.双注塑外壳确保安全性能
5.CATIII 600V; CATII 1000V
6.测量外露电线及地下的电线，短路电线和交叉连接电线的连续性
7.可以远程测量墙体开关后的电缆线及小块仪表板
8.LAN测试时，可以自动或者手动测试
9.自动距离修正功能，万用表功能时，可自动关机

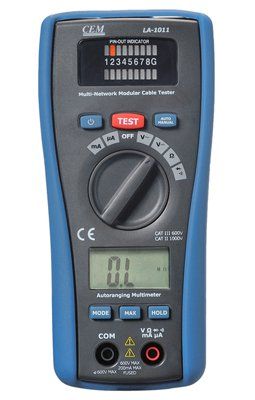

1.RJ45插孔
2.接收器LED状态灯
3.主机插孔1和2的LED显示
4.手动测量键
5.LAN测试开关
6.功能选择旋盘
7.LCD显示屏
8.模式MODE键
9.COM负极插孔
10.RJ45插孔
11.自动测量键
12.数据保持键
13.最大值保持键
14.VΩuAmA等正极插孔



一、直/交流电压测量
1.把黑色的测试线插入负极COM插孔，红色的测试线插入正极V插孔
2.把功能键调到直流电压或者交流电压的位置
3.将表笔与被测电压连接
4.读出液晶显示屏上显示的数值

二、直/交流电流测量
1.把功能键滑至uA或mA位置
2.把黑色测试线插入负极COM插孔，红色测试线插入正极uA/mA插孔
3.测量2000uA以下的直交流电流时，把功能键滑至mA位置
4.按下模式键MODE，屏幕上会显示交流或直流标志
5.将黑色探头与被测电流的负极相连接，红色连接正极
6.打开被测电流开关
7.读出显示屏上显示的数值

三、电阻测量
注意：为避免电击，测量电阻前请将被测单位断电，并清空电容器。取下电池，拔掉电线。
1.把功能键滑到Ω位置
2.把黑色表笔插入负极COM，红色表笔插入正极Ω插孔
3.将表笔的探头穿过被测的电路，最好能将被测电阻的一端断电，这样能确保读数不受干扰
4.读出显示屏上显示的数值



四、连续性测量
注意：为避免电击，当被测对象有电压时，不要进行测量。
1.把功能键滑到·)))位置
2.把黑色测试线插入负极COM，红色测试线插入正极Ω插孔
3.按下模式键MODE，显示屏上会出现·)))标志
4.将测试线的探针与被测的电线连接
5.当电阻小于150Ω时，仪表会发出警报，如果被测对象是开路的，则屏幕会显示“OL”

五、二极管测试
1.把功能键滑到·)))位置
2.按下模式键MODE选择二极管模式
3.将测试线的探针与被测二极管相连接
4.屏幕显示：电压典型值应为0.400－0.700V；如有短路，则显示电压接近0V；如是开放式，则两极均会显示“OL”

六、10Base-T电缆测量
1.将被测电缆线的一段插入转换的RJ45插孔，屏幕会显示“回”电缆线的另一端插入接收器的RJ45 插孔
2.打开开关，仪表设置在自动状态时，显示灯的上面一排会按顺序开始浏览。如果是手动状态，PIN1的显示灯会发光
3.按自动/手动键将仪表切换到所需状态
4.当电缆线两端都插好后，第二排显示灯也会相应亮起来
5.读出灯光显示的结果，即是被测电缆线的状态。如果在自动状态下，未能读出第二排显示灯显示的结果，请等待第二次浏览，或切换到手动状态重新进行测量。在手动状态下，按测量键会切换到下一个终端的测量。



七、同轴电缆测试
1.把两个BNC的适配器电缆线插入两个RJ45插孔，然后将被测电缆线与BNC适配器电缆的另一端相连接
2.剩下的测试步骤请参考10Base-T电缆测量的第2到5步
注意：
1.第二排的显示灯应该能读出BNC的核心探针
2.因为同轴电缆只有两根线，建议使用手动状态测量

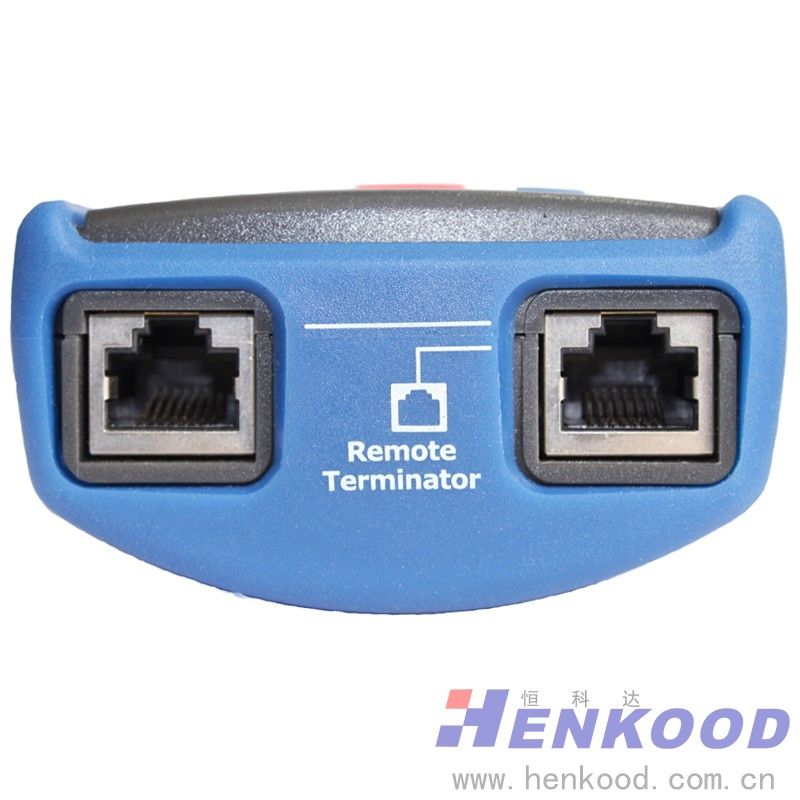

八、远程测量
1.将被测电缆的一端插入RJ45插孔，另一端插入远程终端。如果被测电缆嵌在仪表板或者墙体中，可以使用仪表板的电线来解决连接器的问题
2.将自动/手动键滑到自动状态进行测量
3.读出远程终端的显示灯所显示的读数
注意：远程终端上的显示灯按照其与主体转换器连接的顺序依次显示读数



直流电压：200mV、2V、20V、200V、600V
交流电压(50~60Hz)：2V、20V、200V、600V
直流电流：200uA、2000uA、20mA、200mA
交流电流：200uA、2000uA、20mA、200mA
电阻：200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ
最大输入电压：直流/交流600V
二极管测试：最大测试电流1mA，开放电路电压1.5V
连续性蜂鸣测试：电阻<150Ω时，发出警报
网络模块：RJ45/RJ11路由器连接
显示屏幕：2000位液晶显示屏
过载提示：液晶显示屏会显示“OL”
极性：“-”表示负极
低电量提示：电量低时，屏幕会显示“BAT”
输入电阻：>7.5MΩ(直流和交流电压)
交流回应：普通回应
交流电压带宽：50－60Hz
自动关机：15分钟左右
保险丝：0.2A/250V耐用保险丝
电池：2个9V AAA电池
尺寸：162x74.5x44mm
重量：308g
安全标准：IEC61010-1；CAT III-600V



1.当直流电压高于35V或者交流电压高于25V时，请小心测量，该电压可能会导致触电
2.更换电池和保险丝时，请把测试线跟电源断开
3.在不操作15分钟后仪表会自动关闭
4.长期不用的情况下，请取出电池以防漏电



LA-1011二合一多功能测试仪万用表功能可用于测量电流，电压，电阻等功能；网络测试功能可用于检测电缆、网线、电话线等线路。可用于办公、家庭、工厂、电力、电信通讯设备、光伏行业等的安装或维护。
