CEM华盛昌LA-1010多功能探测仪

LA-1010是一款使用电子信号穿越墙体来定位金属、木材及电线位置的仪表。一旦检测到此类物体，液晶显示屏会显示出钉子等的边缘及位置，同时会发出声音提示。
其激光水平定位功能可发射出垂直、水平或45°的激光束，为装潢施工放样和校准提供了精确的水平或垂直基准。可广泛应用于家庭墙体针孔、装潢、建筑施工等领域。

LA-1010特色

1.激光定位、水平和垂直安装孔
2.探测远0.75(约1.9cm)；深1.5(约3.8cm)
3.可探测木材/金属/交流电压
4.可调整激光水平定位
5.水平和垂直安装孔
6.LCD感应及显示探测到的高密度物体
7.LED提示探测到的电压
8.外形设计手持舒适便携

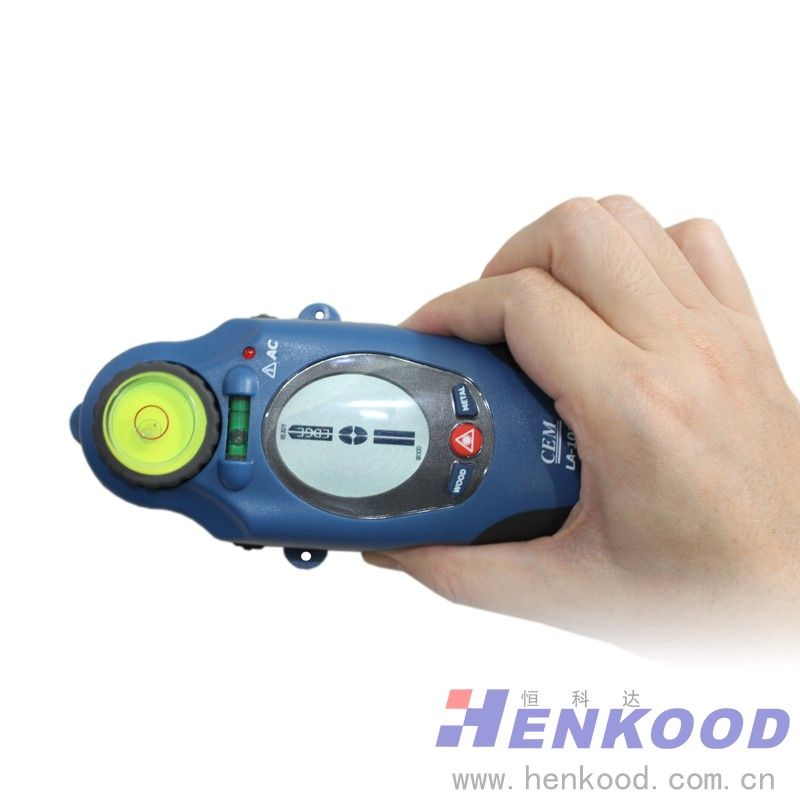

LA-1010结构介绍

1.水平气泡
2.警示灯
3.LCD显示屏
4.激光按键
5.METAL金属模式键
6.WOOD木材模式键
7.测量键(探测时紧按不放)
8.激光角度旋转调节器
9.激光束出口
10.水平脚调节器



【测量前准备】：在探测前，请将机器贴紧被探测区域，轻按测试按钮，机器发出嘀嘀声音之后表示正常工作。按WOOD键选取木材测量模式或METAL键选取金属测量模式。一直按住测试按钮不放，移动仪表在被测试区域进行扫描，直到扫描工作完成后，最后松开按钮。

一、测量木质
1.按WOOD键选取木材测量模式。然后水平的在被测物体表面浏览一遍。测量表离被测物体越近，测量出的就越多，如图一所示。当检测到钉子边缘时，指示器和边缘物会在液晶显示屏上体现，如图二所示，同时测量表会发出哔哔声。2.标注好钉子边缘。
3.继续浏览被测物体表面，直到指示器自动关闭，测量表的哔哔声停止，表明已检测到被测物的末端了。
4.从末端开始往起始端测量，再次确认钉子的位置，并做下标记。
5.标注的中间位置就是钉子的中心。

二、金属探测
1.按下金属探测键METAL，液晶显示屏上会出现相应显示，然后按住“ON”键不放，即可进行检测。
2.重复“木质检测”中的1～5步骤



三、电线检测
电线检测打开时，屏幕会显示“火线”图标。检测到电线时，红色的电线指示器会自动打开。干燥的墙体或其他表面会有静电的存在，为避免静电干扰，请在0.5英寸(约1.3cm)远的地方进行活电线检测，或把手放在距离测量点12英寸(约30.5cm)的地方以吸收静电。
警告：该测量表无法测量屏蔽了的电线、铁管里的电线、用金属处理过的墙体、厚重的墙体里的电线。
该表用以测量110V（美规）和230V（欧规）的活电线，也可以用以230V以上的测量。

规格参数

可探测木材、金属、交流电压电线等；
检测钉子/木质正确率1/8，检测金属正确率1/4；
探测距离远0.75(约1.9cm)；深度1.5(约3.8cm)；
具有激光定位、水平和垂直安装孔功能；
建议在相对湿度为33～55％的环境下使用；
激光二极管: 650nm 等级 IIA
激光精确度: 1/2” 20英尺
激光束射出长度: 最多20英尺(约6米)
工作电池：9V
操作环境：-7~49℃
储存环境: -29~66℃
尺寸：180*67*38 mm
重量：180g



【安全提醒】
为避免受伤，请严格遵守以下警告：

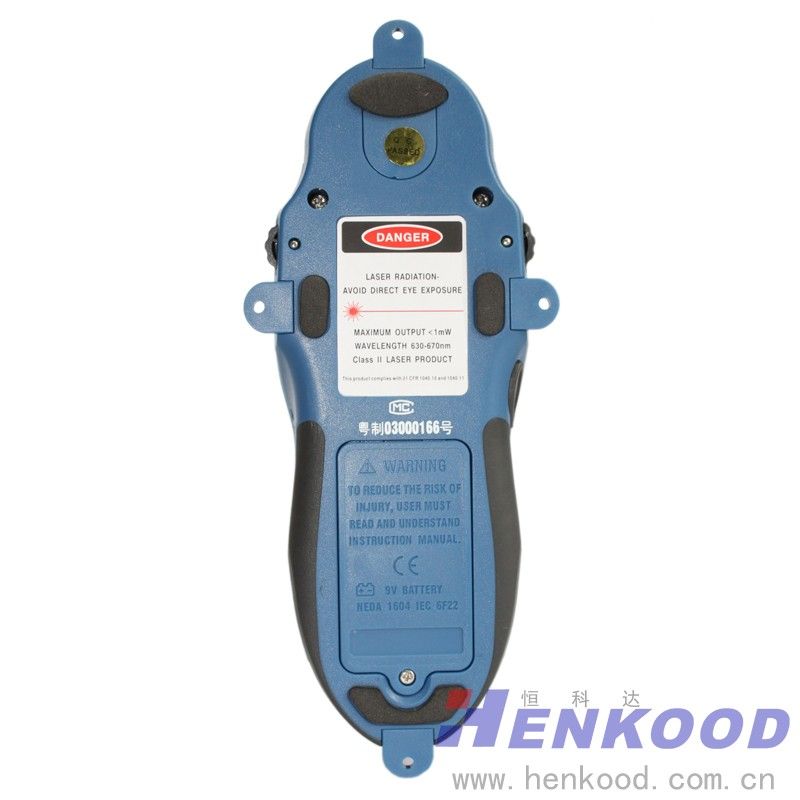

使用之前请认真阅读说明书，不要取下此测量表上的任何标签。该测量表产生的激光束是直线，请小心激光束的反射，切勿让激光束对准眼睛。



【操作提醒】
1.工作原理：利用不同物质的密度不同而感应发出预警；
2.探测木材或金属时请把机器设定在WOOD或METAL模式；
3.在墙体/天花板或地板上敲钉子、凿开或钻孔时请小心，墙体/天花板或地板的表层下可能有电线或管道，施工前请确认本仪表探测深度是否满足需求。
4.传统建筑为了稳固门窗，一般会用额外的钉子和楔子进行加固。探测到这些东西的时候，测试表也会出现相应信号，并发出哔哔声。
5.该表不能检测屏蔽的、没有电流和电源开关没有打开的电线。通常情况下钉子和托梁有16或24英寸的间隔，其高度相差仅仅1～1/2英寸。若检测出的东西密集或者宽度不同，极有可能是一个额外的钉子，托梁或防火通道。
6.如果墙体表面有墙纸或纤维物时，本仪表可以进行正常的测量。但若墙体表面覆盖金属薄片或者光纤，则无法进行测量。
