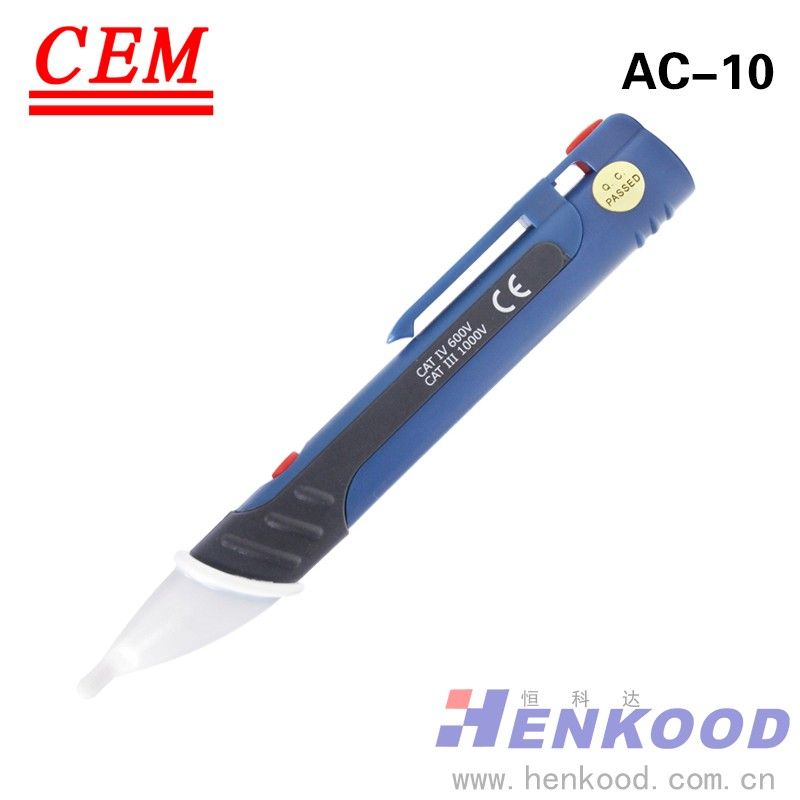

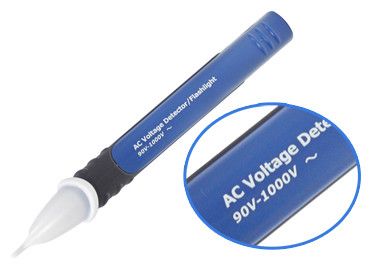

华盛昌（CEM） AC-10 非接触式感应测试电笔

CEM AC-10非接触式交流电压测试笔具有体型小巧、操作简易、高灵敏度和高安全性能等特点。可持续性自我检测、异常检测、电压强弱LED和蜂鸣提示、自动关机等功能，是电工、保养人员、安全人员和家庭用户的得力助手。

AC-10特色

1.NCV非接触式检测交流电压，安全快捷
2.内置手电筒功能，适合黑暗场所操作
3.LED闪烁和蜂鸣报警随电压强弱而变化
4.绿色闪烁正常工作，红色闪烁有电压报警
5.小巧笔形机身，方便携带和测量
6.90~1000V宽量程和高灵敏度检测电压

AC-10结构介绍

1.手电筒开关
2.电池盖开关
3.LED探头指示灯(红/绿)
4.电笔电源开关

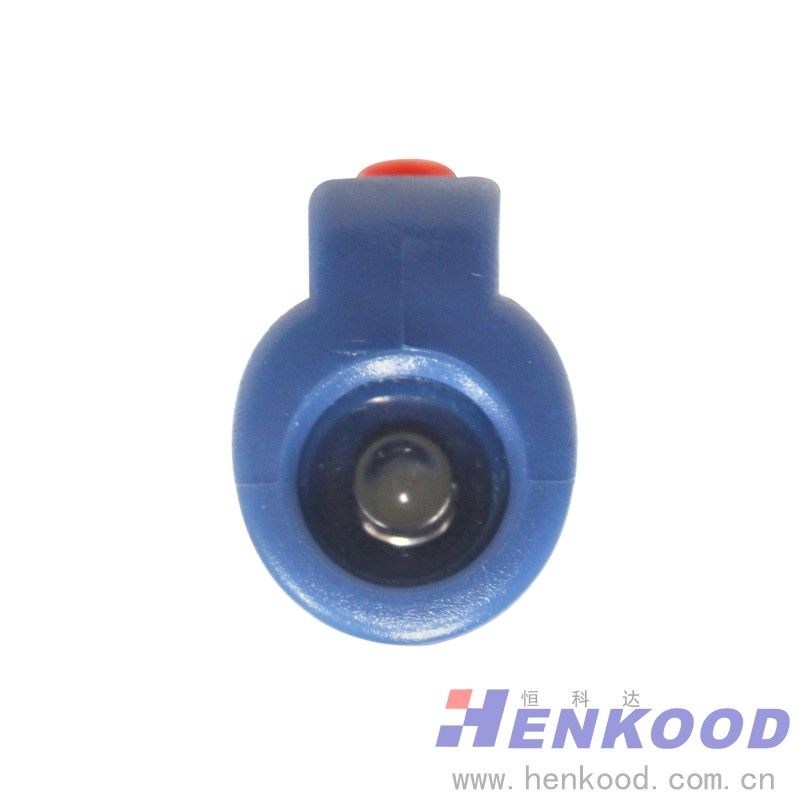

5.手电筒照明灯



1.开机：按下电源开关按钮，蜂鸣“哔”一声，同时红色的LED灯亮0.5秒，然后变为稳定的绿色LED提示灯表明可以正常工作了。(注意开机时短按与长按是有区别的，短按开机的话测试时有蜂鸣提示；长按开机则关闭蜂鸣提示功能)
2.系统自检：工作状态的绿色/红色LED指示灯和蜂鸣器可从直觉上确认电池电量是否充足、测试仪的完整性。
3.交流电压检测：将测试仪接近交流电压，如果LED从绿色变为红色，且不停的闪烁，同时发出不连续的蜂鸣声(蜂鸣声可关闭，开机时长按开机键即可)，表明检测到交流电压的存在。
4.手电筒操作：按住测试仪末端的手电筒开关按钮，手电筒即打开。松开即可关闭手电筒功能。
5.自动关机：不使用5分钟后，可听到双蜂鸣声和看到绿色LED关闭。测试仪关闭后，不可进行检测工作。
6.手动关机：按住电源按钮2秒。听到双蜂鸣声“哔哔”，并可看到亮着的绿色/红色指示灯熄灭。松开电源键，测试仪关闭，停止工作。

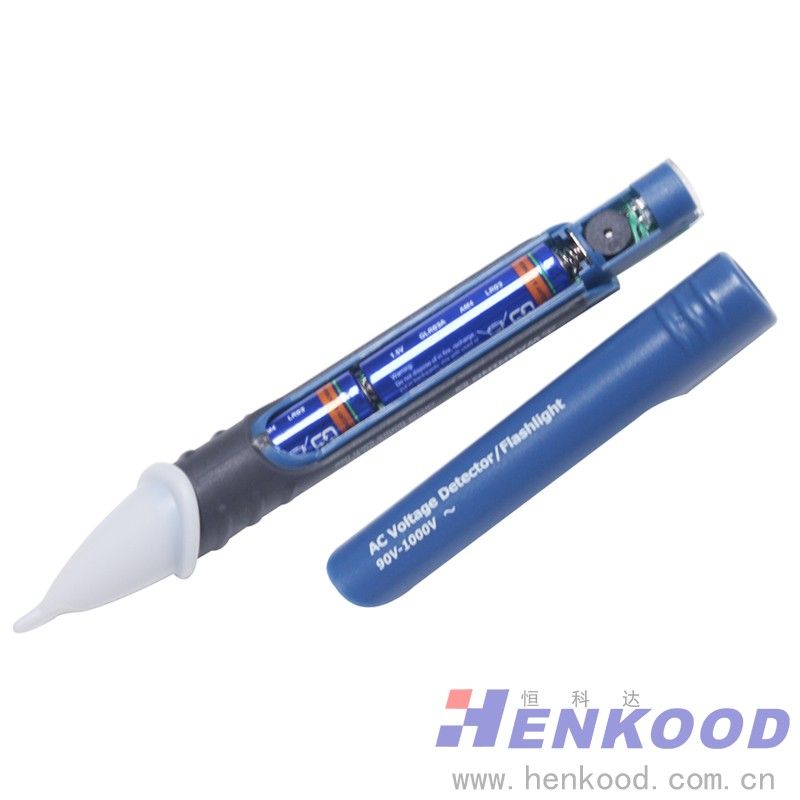

7.更换电池
①用螺丝刀轻轻压下测试仪末端的电池盒扣子，往两边轻轻拉开即见电池仓。
②装入2个”AAA”电池（注意正负极）
③将电池盖沿着卡槽往里推进，听到“咔”的一声即关闭电池仓。

规格参数

交流电压量程：90~1000V（50/60Hz）
测试类型：非接触式
电压检测指示：高亮度LED闪烁；不连续蜂鸣提示
工作状态指示：稳定的高亮度绿色LED
断电/自动关机：LED灯熄灭；两声蜂鸣长叫
低电量提示：绿色LED闪烁，连续蜂鸣；或LED变暗，蜂鸣变弱。
操作温度：0~40℃（32~104℉）
存储温度：0~40℃（32~104℉）
湿度：<80%RH
海拔：最高2000米
应用场所：室内
安全等级：EN61010-1、EN61326、CATIV1000V
电池：2节“AAA”1.5V电池
尺寸：158*25*22 毫米
重量：49.5克



1.如果绿色LED不亮，请不要使用。
2.不要应用于超过测试仪所标明的额定电压（1000V AC）。
3.插座/线路屏蔽层厚度与类型会影响探测的效果。
4.电池低电提示
①提示1：绿色LED指示灯由稳定变为闪烁，同时产生哔哔的蜂鸣声。此时不可用于测试。需要更换电池，详细步骤请参考“更换电池”。
②提示2：如果LED灯变得暗淡和蜂鸣声变弱，则需要更换新的电池。



本测试仪适用于家庭、学校、办公室、生产型企业等场所的交流电压检测，非接触式操作带来极大便利性和安全性能。
