CEM华盛昌 DT-360 双注塑交/直流钳形表

CEM DT-360自动量程交流钳形表具有小型机身、中等适中钳口、双注塑护套等特征，为您提供最舒适安全的手持感、方便携带测量、在狭小紧密空间也能轻松测量，大型带背光LCD显示屏易于数据读取。是您电路、焊点线路、电力等检修保养的好帮手！

DT-360特色

1.2000位带背光LCD显示屏，读数清楚明了
2.低电提示和自动关机功能，省电耐用
3.最大值和数据保持功能，方便读数
4.可切换手动和自动量程，智能测量
5.NCV非接触交流电压指示灯，确保安全

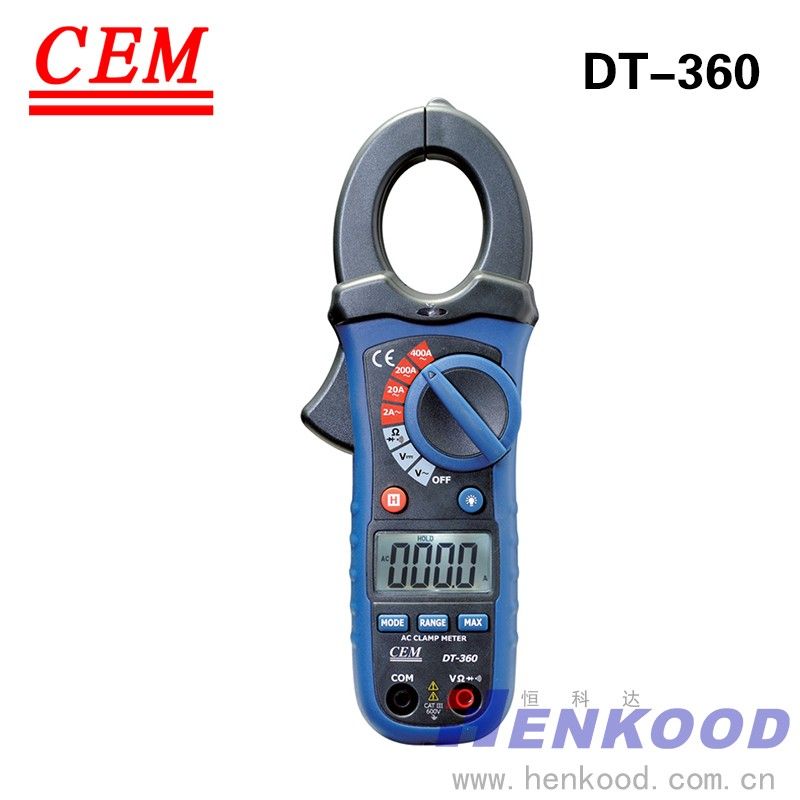

DT-360结构图

1.感应电流钳夹
2.非接触交流电压指示灯(NCV)
3.钳头扳机
4.数据保持键
5.液晶显示屏
6.MODE模式选择键
7.COM输入插孔
8.功能选择旋钮
9.背光按键
10.MAX最大值保持键
11.RANGE量程选择键
12.VΩ·)))等输入插孔



一、测量交流电流
注意: 测量交流电流前请确保测试表笔没有与仪表相连接
1.把功能转盘转至400A~2A
2.如果事先不能确定测量的档位,请首先把转盘转到高量程再逐步将档位调低
3.按下扳手打开钳夹,把一根被测电线完全圈在钳夹内液晶显示屏上将显示电流的读数

二、测量直流/交流电压
1.把黑色表笔插入COM插孔,把红色表笔插入V插孔
2.选择按钮拨至V档位(区分直流和交流档)
3.按下MODE键选择交流或直流电压
4.表笔的尖端与被测电路接触
5.在液晶显示屏上读取读数

三、测量电阻
1.把黑色表笔插入COM 插孔,把红色表笔插入Ω插孔
2.功能选择按钮拨至Ω档位测量
3.把表笔与被测电路相接触。测试时最好将电路的一端断开，以使剩余电流不会干扰被测电阻读数
4.在液晶显示屏上显示读取电阻读数



四、测量二极管和短路蜂鸣测试
1.把黑色表笔插入COM插孔,把红色表笔插入·)))插孔
2.功能选择按钮拨至·)))档
3.按下MODE 键直至屏幕上出现二极管显示符号
4.把表笔与被测二极管相接触,正向导通电压为0.4V~0.7V，反向则显示“OL”。短路将显示接近0mV,开路将显示“OL”
5.短路测试时,电阻小于150Ω,产生蜂鸣

五、测量非接触交流电压（NCV功能）
注意: 为了防止电击，请在使用前，确保正确使用此非接触交流电压测电笔。
1.让钳形表探头靠近或插入火线的输出插座孔时
2.如果火线带有220V交流电输出，指示灯就会被点亮
注意: 如果是零线和火线缠绕在一起时，此时测试要将两线分开，来进行火线与零线的区分
注意: 此非接触交流电压测电笔设计为高度灵敏探测.当遇到静电或其它能带电体时，可能指示灯也会亮起或瞬间闪烁，这属于正常现象

DT-360技术参数

交流电流测量：2A,20A，200A，400A
直流电压测量：200mV, 2V，20V, 200V，600V
交流电压测量：200mV，2V，20V，200V，600V
电阻测量：200Ω，2KΩ，20KΩ，200KΩ，2MΩ，20MΩ
钳夹开口尺寸：约为1.2 (30mm)
二极管测试：测试电流：0.3mA 典型值;开路电压：1.5V DC 典型值
短路蜂鸣测试：小于150Ω时蜂鸣;测试电流小于0.5mA
采样速率：2次/秒
输入阻抗：10MΩ(交/直流电压)
显示：2000位带背光液晶显示

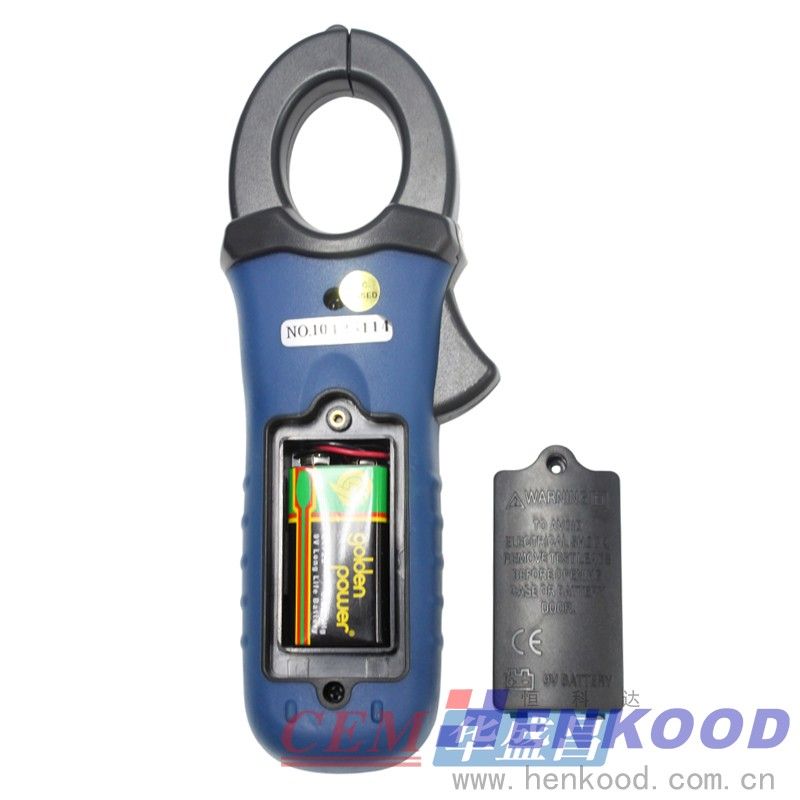

电池:一个9V电池
自动关机:大约15分钟
安全:CE符合ICE1010安全规范,600VCATIII



1.测试时请勿输入超出允许范围的数值
2.测量交流电流前请确保测试表笔没有与仪表相连接
3.测量电压时不要将档位打到电流或电阻上
4.测试前将功能转盘旋转到相对应的测量档位
5.当改换档位时通常将表笔与电路断开
6.使用完后，请将表的功能选择切换到“OFF”上
7.MODE按键用于交/直流电压、电阻、二极管及短路蜂鸣测试功能切换
8.RANGE键用于自动/手动量程切换



可广泛应用于电力、通迅、工业工程等领域的电路、焊点线路、电力检修和维护。
