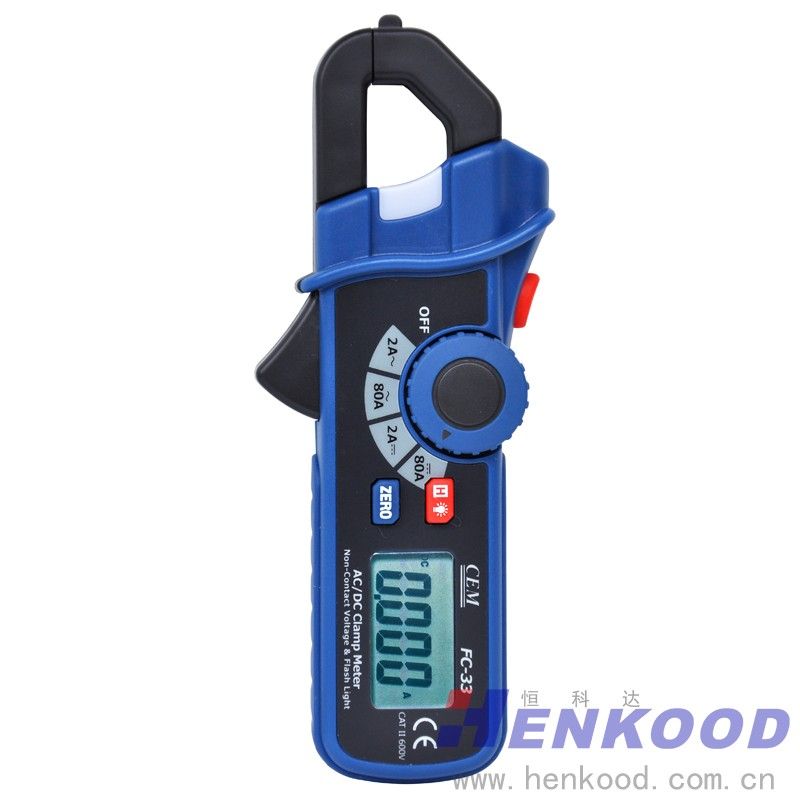

CEM华盛昌FC-33钳形表

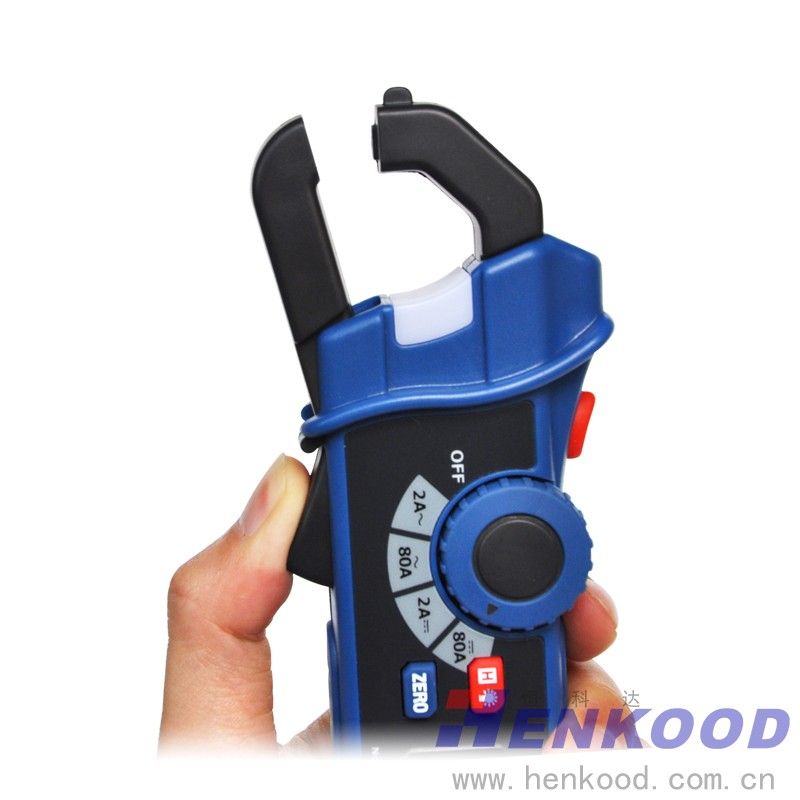

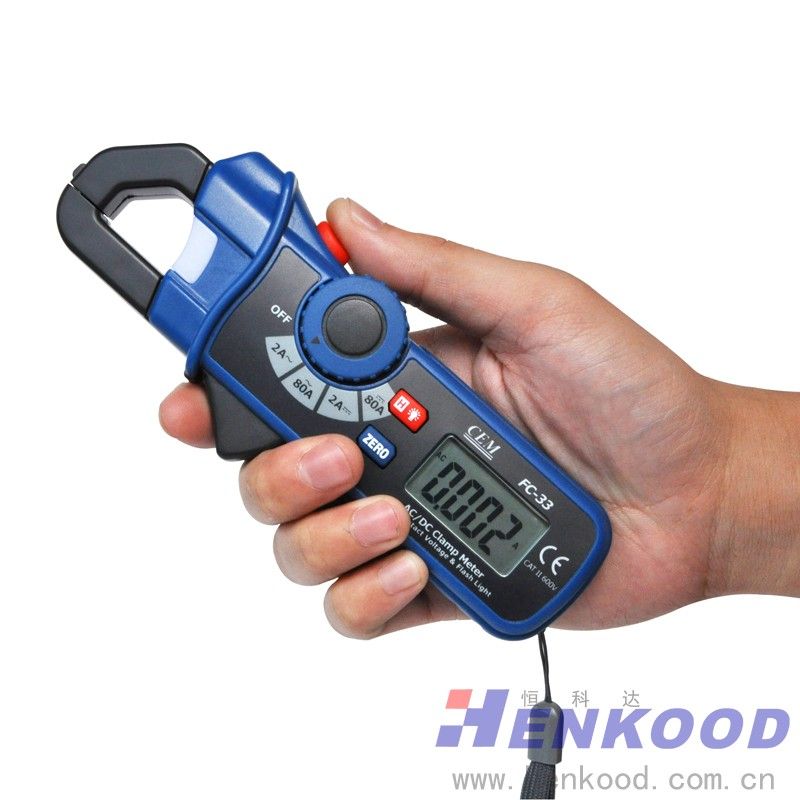

CEM FC-33小钳口交直流电流钳形表可用于负载电流、非接触式电压和瞬间电量等的测试。小型的机体具有最佳手持感、小钳口可用于狭小空间测量、大型背光液晶显示屏易于读取数据、非接触交流电压检测功能确保操作安全、照明手电筒为黑暗地方操作提供极大便利性。可广泛应用于电力、通迅、工业工程等领域的电路电线、焊点线路、电力检修和维护。

FC-33特色

1.高分辩率：1mA AC
2.3-2/3(2400)位数字液晶显示屏
3.屏幕带白色背光
4.非接触交流电压检测功能
5.照明手电筒功能
6.自动量程和自动关机
7.钳夹开口尺寸为0.7(18mm)

FC-33结构介绍

1.非接触交流电压测试笔
2.非接触交流电压指示灯
3.钳头扳手
4.ZERO自动归零键（适用于直流电流测试）
5.液晶显示屏
6.感应电流钳夹
7.手电筒按键
8.功能选择按键
9.数据保持和背光按键



一、交流电流测试
1.将选择转盘扭至AC A档位
2.按下扳手打开钳头并完全圈住被测试导线,钳头间不要留缝隙(参照右图)，正确的方式是圈住一根被测导线
3.直接从显示屏上读取测量数值
二、直流电流测试
1.把选择转盘扭至DC A档位
2.按住自动归零键约一秒钟以清除以前的测试结果
3.按下扳手打开感应电流钳头
4.完全圈住被测试导线，钳头间不要留缝隙
5.直接从显示屏上读取测量数值



三、非接触交流电压测试
警告: 为防止电击，使用前，注意正确操作此非接触交流电压测电笔
1.让其探头靠近或插入火线的输出插座孔时
2.如果火线带有220V交流电输出，指示灯就会被点亮
注意: 如果是零线和火线缠绕在一起时，此时测试要将两线分开，来进行火线与零线的区分。
注意: 此非接触交流电压测电笔设计为高度灵敏探测.当遇到静电或其它能带电体时，可能指示灯也会亮起或瞬间闪烁，这属于正常现象。
四、手电筒
一直按住Flashlight按键打开手电筒功能，松开则关闭。
五、数值保持功能
按下“Hold Backlight”数值保持功能键即可锁定数值。当数值保持功能处于活动状态时屏幕上会显示HOLD。再次按下此键则取消此功能。
六、背光功能
长按“Hold Backlight” 键2秒即可打开背光功能.当背光灯被打开时数据保持功能是在进行的。瞬间按下数值保持功能键即可回到正常操作模式。再次按下“Hold Backlight”键2秒可关闭背光功能。
七、自动关机
7分钟内无任何操作仪表将自动关机。

规格参数

直流电流:2A(分辨率1mA)、80A(分辨率100mA)
交流电流(50/60Hz):2A(分辨率1mA)、80A(分辨率100mA)
非接触交流电压:100V~600V AC
显示:3-2/3 (2400位)液晶显示屏，带背光
极性:负极显示( - )
电流传感器:霍耳效应传感器
超量程提示:显示“OL”
自动归零键:按zero键（适用于直流电流测试）
测量率:2次/秒
电池:二节1.5V AAA 电池
自动关机:约7分钟后
操作环境:0~30℃/90%RH；30~40℃/75%RH；40~50℃/45%RH；
钳夹开口尺寸:约为18mm (0.7”)
认证:EN61010-1, EN61010-2-032 Category II 600V, Category III 300V
尺寸:164*65*32mm
重量:175g(含电池)



为了您的安全，请在使用本仪表之前仔细阅读说明书:
1.使用本表时，请勿将输入的测量值超出其所允许的量程范围(最大输入80A AC;±80A DC)；
2.测量的电压超过25V AC rms可能导致电击，请小心使用；
3.在电池盖和保险丝盖盖紧前，请勿使用仪表。
