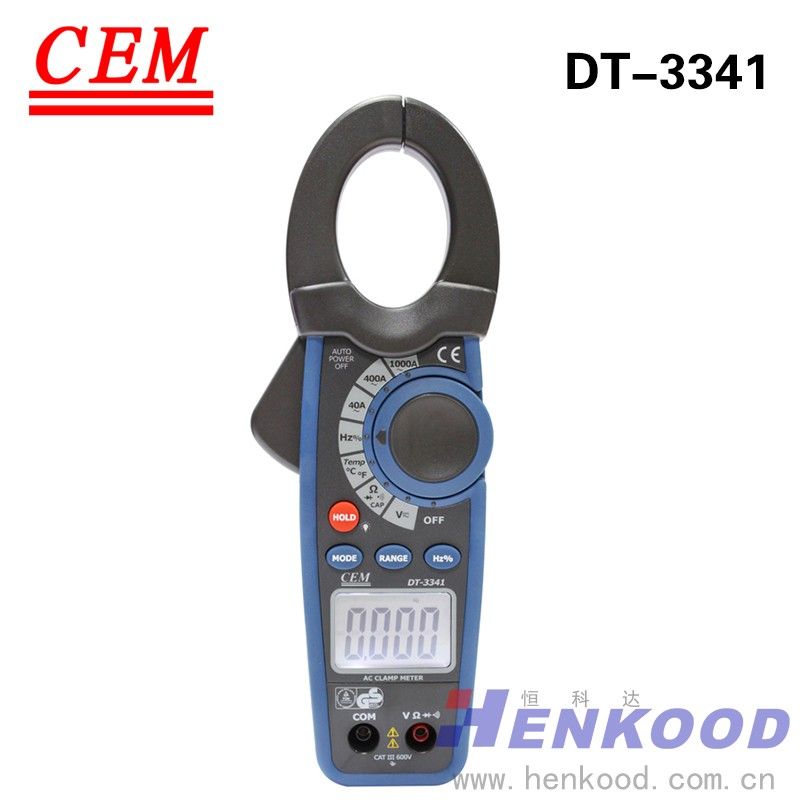

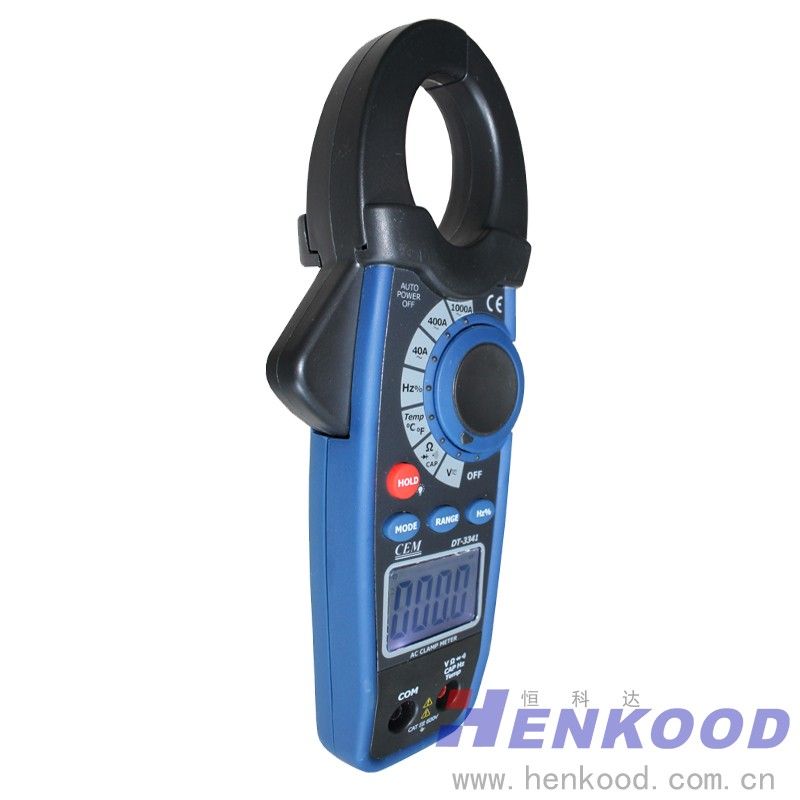

CEM DT-3341交流数字钳形表

CEM DT-3341交流数字钳形表，1000A交流平均值电流测量不仅具有高性能高准确度，而且双注塑的外壳设计使之操作更安全，符合EN61010-1 CATIII600V安全标准。此外还具有交/直流电压、电阻、电容、频率、占空比、温度、晶体二极管、蜂鸣短路测量及2000位LCD带背光源功能。是您测量工作的得力助手。

DT-3341特色

1.4000位带背光LCD显示屏，读数清晰明了
2.所有量程均有过载保护，操作更具安全性
3.自动关机和低电池提醒功能，省电省心
4.数据保持功能，方便随时读取测量数据
5.30mm钳头开口尺寸，适合狭小空间工作
6.1000A交流电流测量，宽量程更自如
7.新增K型温度测量功能，应用更广泛

DT-3341结构介绍

1.感应电流钳夹
2.测量扳机
3.背光灯/数据保持键
4.MODE模式按键
5.液晶显示屏
6.COM输入插孔
7.VΩ等输入插孔
8.Hz%频率占空比键
9.量程选择按键
10.功能选择旋钮



一、测量交流电流
注意: 测量交流电流前请确保测试表笔没有与仪表相连接。
1.把功能转盘转至1000A(或400A或40A档位),如果事先不能确定测量电流的大小，请首先把转盘转到高量程再逐步将档位调低；
2.按下扳机打开钳夹，只把被测电线的单根完全圈在钳夹内中心位置；
3.液晶显示屏上将显示被测电流的读数。
注意：在电流测量过程中应确保钳夹完全闭合，否则将影响测量的精确度。当电流较大造成钳夹可能嗡鸣时，并不是出现错误，也不会影响数据读取的准确度。

二、测量直流/交流电压
1.把黑色表笔插入COM插孔，把红色表笔插入V插孔；
2.选择旋钮拔至V的档位；
3.按下MODE键选择直流或交流电压；
4.将两表笔的尖端与被测电路接触；
5.在液晶显示屏上读取读数。



三、测量电阻及短路蜂鸣测试
1.把黑色表笔插入COM插孔，把红色表笔插入VΩ插孔；
2.将功能选择旋钮拔至Ω或·)))档位；
3.把表笔与被测电路相接触，测试时最好将电路的一端断开，以使剩余的电路不会干扰被测电阻读数；
4.在液晶显示屏上读取电阻读数；
5.如果电阻小于100Ω蜂鸣响起。

四、测量二极管
注意:为避免电击，请在测试时断开电源。
1.把黑色表笔插入COM插孔，把红色表笔插入VΩ插孔；
2.将功能选择旋钮扭至二极管档位；
3.按下MODE键直至屏幕显示二极管提示符号；
4.把表笔与被测试二极管相接触。正向导通电压为0.4V~0.7V，反向导通电压将显示”OL”；短路将接近于0mV的数值；开路将显示”OL”。



五、测量电容
注意: 为避免电击，请在测试时断开电源 并在进行电容测量前放掉所有的电容器上的电量。
1.功能选择旋钮扭至CAP档位；
2.把黑色表笔插入COM插孔，把红色表笔插入VΩ插孔；
3.表笔的尖端与被测电容器接触；
4.在液晶显示屏上读取电容值。

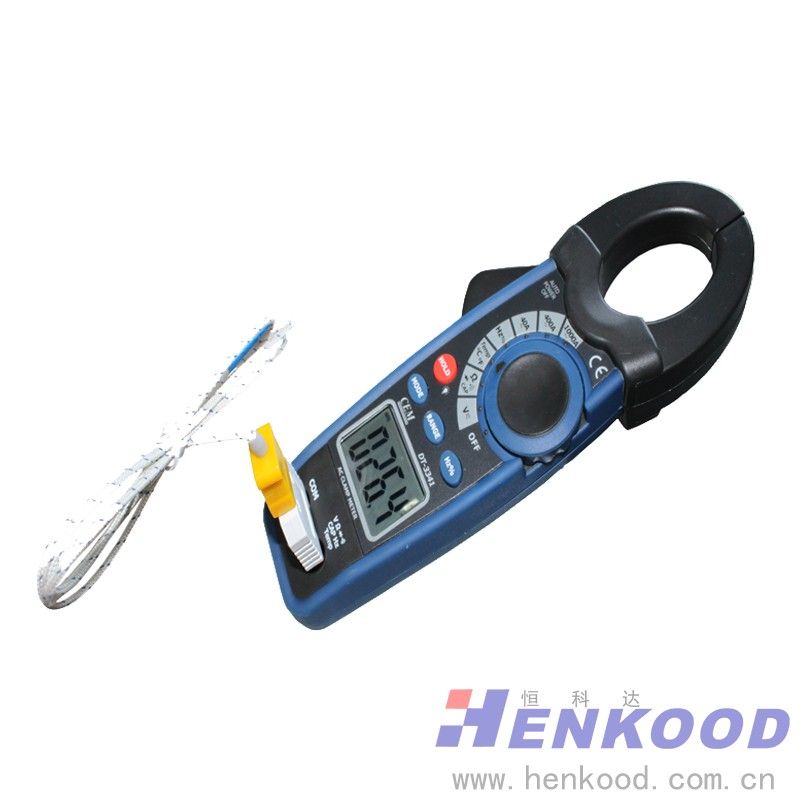

六、测量温度
注意: 为避免电击，在进行温度测量前，请断开电路上所有的电源。
1.将功能选择旋钮置于Temp档位；
2.把探头黑色表笔插入COM插孔，把探头红色表笔插入VΩ插孔，确保极性正确；
3.通过MODE键选择℃或℉；
4.把温度探头与想要测量物体的表面部分接触，并一直保持温度探头与该物体所测部位接触，直到读数稳定(大约30秒)；
5.在显示屏上读取读数。



交流电流：40A、400A、1000A
直流电压：400mV、4V、40V、400V、600V
交流电压：400mV、4V、40V、400V、600V
电阻：400Ω、4KΩ、40KΩ、400KΩ、4MΩ、40MΩ
电容：40nF、400nF、4uF、40uF、100uF
频率：5Hz、50Hz、500Hz、5kHz、50kHz、500kHz、5MHz、10MHz
占空比：0.5~99.0%
温度：-50~1000℃
二极管测试：电流0.3mA；电压1.5V DC
短路蜂鸣测试：<100Ω时蜂鸣；测试电流<1mA
显示：4000位带背光液晶显示屏
采样速率：2次/秒
输入阻抗：7.8MΩ(VDC和VAC)
交流电流频宽：50/60Hz (AAC)
交流电压频宽：50/60Hz (VAC)
电池：一个9V电池
自动关机：30分钟无任何操作后
尺寸：229*80*49mm
重量：303g



1.测试时请勿输入超出允许范围的测量值
2.测试时请勿在电阻功能中输入电压
3.测量电压时不要将档位打到电流或电阻上
4.测试前将功能转盘旋转到适当的位置
5.当改换档位时通常将表笔与电路断开
6.使用完后，请将表的功能选择键切换到“OFF”上



CEM DT-3341交流数字钳形表可广泛应用于电力电路检修、通迅维护、工业工程、机械设备维护、石油化工等领域。
