CEM华盛昌 DT-156 涂镀层测厚仪

DT-156涂镀层测厚仪探头可以在电磁感应和涡流两种原理下工作。在自动模式（AUTO）下，两种原理可视测量的基体自动转换，或可通过菜单进行自动模式和非自动模式转换。

DT-156特色

1.可测量涂镀层：任何磁性物质表面的非磁性涂镀层厚度；任何非磁性金属表面的绝缘涂镀层厚度
2.测量厚度：0~1250um(0~49.21mils)
3.连续和单次测量方式
4.直接工作模式和组工作模式
5.可统计并显示：平均值/最大值/最小值/标准方差/统计数
6.非常方便的进行一点或两点校准
7.可保存320个测量数据
8.USB传输数据至计算机分析统计
9.实时删除测量数据和组数据
10.高低限报警
11.低电和错误提示可设置的自动关机功能

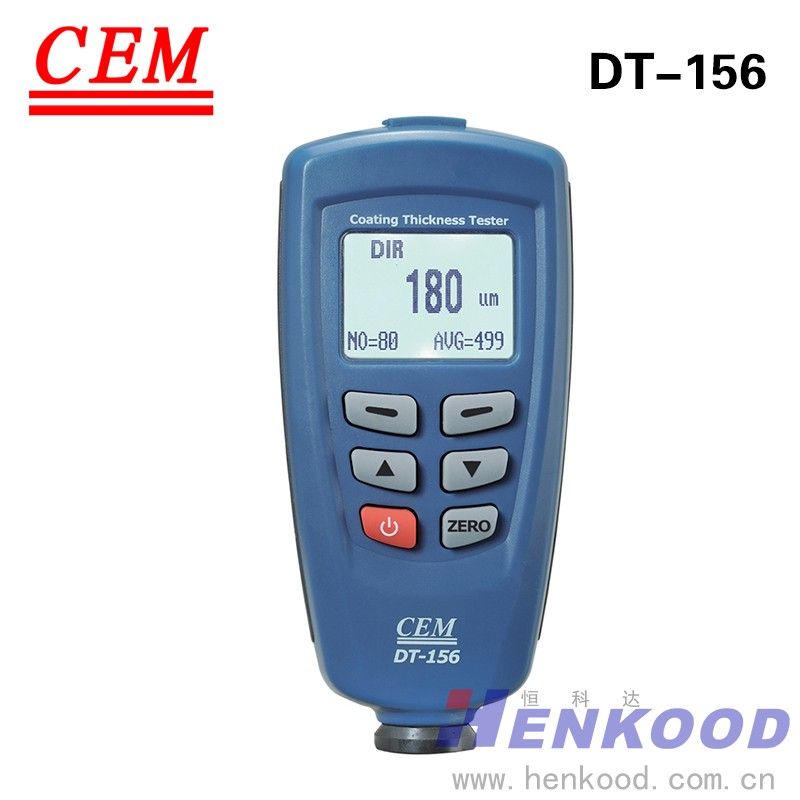

DT-156结构介绍

1.USB接口
2.带背光源LCD显示屏
3.菜单模式下“确定”；工作模式“进入”
4.菜单模式下“退出、返回”；工作模式“背光键”
5.向上/向左翻/递减键
6.向下/向右翻/递增键
7.电源开关键
8.零校准键
9.测试探头



1.工作模式：
1-1.AOTO：探头根据待测物体性质(铁磁性物质或非铁磁性金属)自动转入相应工作模式。如果待测物体是铁镍等磁性金属物质，探头将转入磁感应原理工作模式；如果待测物体时非磁性的金属物质，探头将转入涡流原理工作模式。
1-2.Fe：探头将是磁感应原理工作模式。
1-3.No-Fe：探头将是涡流原理工作模式。
2.直接测量(DIR)：开机默认为此模式。用于快速随意测量。在此模式下，测量数据会临时保存在内存中，可以通过菜单浏览所有已存数据和统计值，但一旦关机、系统掉电或从直接测量模式切换到组工作模式，这些数据将会丢失。此模式下，最多可统计80个数据，超出的最新读数将替换最旧读数并保存更新统计值。
3.组测量(GR01~GR04)：每一组工作模式下，系统可保存最多80个数据，5个统计值。关机和掉电，所有保存值不会丢失，并且组与组之间相互独立不受影响，需要删除保存的值，可通过菜单操作进行。当测量数据超出80个，数据测量可以继续进行，但是所有数据将不被保存和统计计算。如有需要，可通过菜单删除组数据。



4.读数浏览：通过“Measurement view”菜单项，浏览当前工作组所有测量读数。
5.测量中的统计数据：厚度统计数据可统计80个读数(GR01~GR04总共最多可存储4*80=320个读数)。此外，在DIR模式除了读数不存储外，其他和GRO模式相同。
NO.：开机以来进行统计的读数个数
AVG：平均值
Sdev：标准方差
MAX：最大读数
MIN：最小读数

DT-156规格参数

测量厚度：0~1250um(0~49.21mils)
精度：0~50um(0.1um)；50~850um(1um)；850~1250um(0.01mm)
误差：0~850um(±3%+1um)；850~1250um(±5%)
工作原理：磁感应(铁磁性)、涡流(非铁磁性)
测量最小曲率半径：1.5mm(铁磁性)、3mm(非铁磁性)
最小测量面积：7mm(铁磁性)、5mm(非铁磁性)
可测量基体最小厚度：0.5mm(铁磁性)、0.3mm(非铁磁性)
工作环境要求：0~40℃/20%90%RH
单位换算：mil（PCB 或晶片布局的长度单位）：1 mil = 千分之一英寸，1mil = 0.0254mm
尺寸：113.5*54*27mm
重量：110g

本仪表可应用在无损、快速和高精度涂镀层测厚领域。它是油漆、防腐蚀、电镀、汽车工业、轮船运输、飞机制造等相关行业理想的辅助制造生产工具。它可以稳定地工作于实验室，车间现场和户外。同时，它可以工作在电磁感应和涡流两种原理下，完成不同涂镀层的测厚任务。
