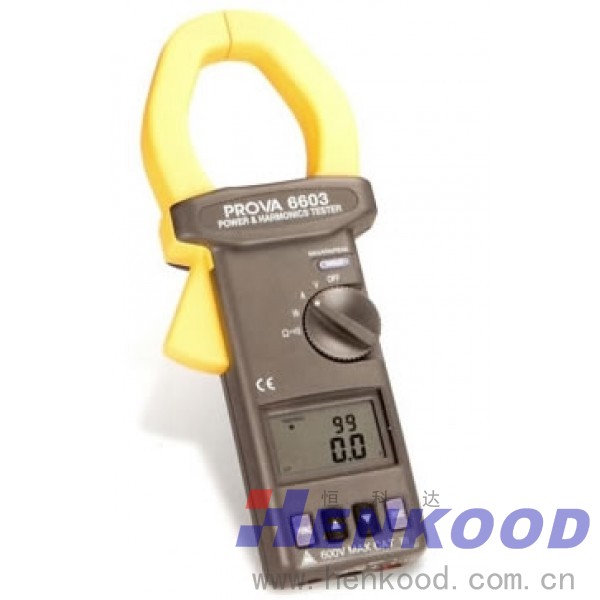

PROVA 6603 交流电力及谐波分析仪

PROVA-6603交流电力及谐波分析钳表(750A)

电力分析-.瓦特(w,KW)’马力(HP) -.视在功率(VA，KVA)+虚功率(VAR，KVAR) -.功率因素(PF)+相角(φ) -.瓦特小时，耗电度数(WH，KWH) -.双显示(瓦特+功率因素，视在功率十虚功率) -.电阻与导通-.测量平衡三相电力-.测量三相电力相序 谐波分析-.电流电压都是真均方根值(True RMS) 6603(电流600安培) 6605(电流1500安培) -.电流电压谐波分析(％或大小)可高达99次-.99次谐波分析可更了解高频谐波影响(可高达5／6 KHz) -.钩表方式，可做在线谐波分析，不影响正常操作-.谐波总量百分比(%THD-F)分析-.波形因素(C.F.)分析-.高速峰值(Peak)量测(33 us及39 u s) -.可设定CT比(1到250)

规格(23‘C+5“C，请参阅使用说明书以了解最新及更详细的规格)
交流瓦特AC Watt(50 or 60 Hz，PF 0.5 to 1，CT=7)
Model 6603(0 to 600A)，Model 6605(0 to 1500A)

范围	分辨率	读值准确度(6603)	读值准确度(6605)
l00.0~999.9 W	0.1W	±1％±8dgts	±1％±8dgts
1.000~9.999 KW	0.00l KW	±1％±8dgts	±1％±8dgts
l00.0000~99.99 KW	0.0l KW	±1％±8dgts	±l％±8dgts
l0000.0~999.9 KW	0.1 KW	±1％±8dgts	±1％±8dgts
1000~9999 KW	1 KW	±1％±8dgts	±1％±8dgts

交流电流AC Current(50 0r 60 Hz，True RMS)

范围(Model 6603)	范围(Model 6605)	分辨率	读值准确度
0.0000~99.99A	0.00~99.99A	0.01A	±0.5％±8dgts
100.0~600.0A	l0000.0~999.9A	0.1A	±0.5％±8dgts
	1000~1500A	lA	±0.05％±3dgts

交流电流AC Voltage(50 or 60 Hz，True RMS)

范围	分辨率	读值准确度	范围	分辨率	读值准确度
3V~250V	0.1 V	±0.5％±5dgts	250V~600V	0.1 V	±0.5%／±5dgts

交流电压谐波分析(百分比％及大小，1到99次)

范围	分辨率	％准确度	分辨率	大小准确度
50V~600V	0.1％	±0.5％	0.1 V	±0.5％±0.5V

交流电流谐波分析(百分比％及大小，1到99次谐波)

范围(6603)	范围(6605)	分辨率	读值准确度(％)	分辨率	读值准确度
0.00~99.99A	0.00~99.99A	0.1％	±1.0％	0.01A	±1.0％±0.08A
100.0~600.0A	100.0~999.9A	0.1％	±1.0％	0.1A	±1.0％±0.8A
	1000~ 1500A	0.1％	±1.0％	1A	±1.0％±3A

功率因数(PF)

范围	分辨率	读值准确度
0.00~1.00	0.0l	±1.5％°±8dgts

谐波总量百分比(％THD-F，1到99次谐波)

范围	分辨率	读值准确度
0.0~999.9％	0.1％	±0.5％±5 digits

电阻(Ω)与导通(若小于50Ω则蜂鸣器会响)

范围	分辨率	读值准确度	范围	分辨率	读值准确度
10.0~999.9Ω	0.1Ω	±3Ω	1000~1200Ω	1Ω	±3Ω

相角(φ)

范围	分辨率	读值准确度
-180°to 180°(0°to 360°)	0.1°	±1°±2dgts

波形因数(Crest Factor，C..F.)

范围	分辨率	读值准确度
1.00~99.99	0.01	±5％±30 digits

若读值小于10Ω，LCD的显示值都是0Ω
钩部直径：约55mm(约.)’64 × 24mm(Bus Bar)
显示：4+4位数LCD
自动关机：30分钟
LCD显示更新速度：约每秒两次
操作温度：-10℃ to 50℃
储存温度：-20℃ to0 60℃
尺寸：27l(L)×112(W)× 46mm(H),10.7”(L)× 4.4”(W)×1.8”(H)
重量：647g
电池规格：1.5V SUM~3 × 2
耗电量：约30mA
每周期取样速度：512次(电压电流)’256次(瓦特)
操作湿度：<85％R.H
储存湿度：<75％R.H
附件：测试棒× l，携带用背袋× l，说明书×1，电池1.5V × 2
选购：鳄鱼
