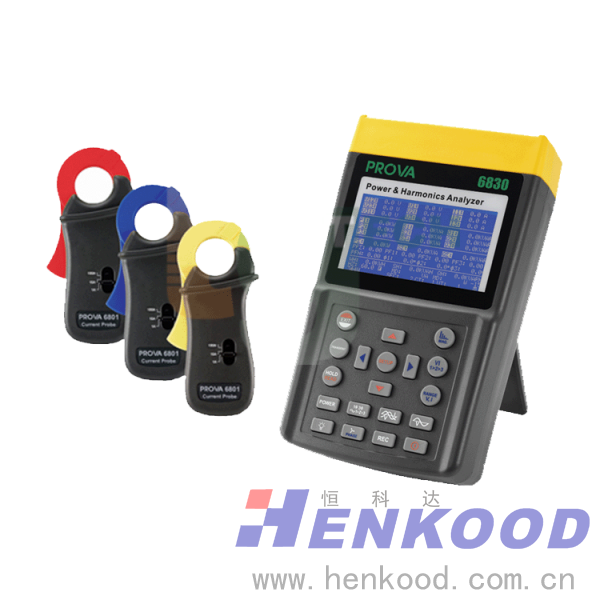

PROVA-6830+6802 电力品质分析仪(1000A)

  • 点击：1011次
  • 最后更新：2013-08-26 11:05
-
-
TES/泰仕电子检测仪器旗舰店
第2年
进入店铺 >
分享到 :
-
详细介绍 技术参数 本店推荐
      产品特点
    • 适用各种电力系统(三相四线、三相三线、单相两线、单相三线)
    • 电流电压都是真均方根值(TrueRMS)
    • 真实功率，瓦特(W，KW，MW，GW)
    • 在功率(VA，KVA，MVA)，虛功率(VAR，KVAR，MVAR)
    • 功率因素(PF)，相角(Φ)
    • 瓦特小时，耗电度数(WH，KWH，KVARH，PFH)
    • 电流测量从0.1mA到3000A，可测小型IT待机耗电量到大型电力系统的最大需求
    • 一个画面同时显示35个三相四线的电力参数
    • 可设定CT比(1to600)与PT比(1to3000)
    • 同时显示电压与电流波形，以了解两者关系
    • 显示系统最大需求(平均耗电量AD用W，KW，MW表示)
    • 显示系统最大需求(最大需求MD用W，KW，MW表示，使用者可设定评估时间)
    • 有背光的大型点阵矩阵LCD显示
    • 光学式USB介面
    • 内建时钟及万年历，配合记录使用
    • 电流电压谐波分析可高达99次
    • 一个画面同时显示波形与50个谐波
    • 高速度取样速度(每周期1024点)来确实显示波形，并指出最大最小峰值
    • 谐波总量百分比(%THD-F)分析
    • 示各种电力系统相位图(PhasorDiagram)，以了解各相间的电压电流关系
    • 侦测电压瞬间不稳，记下28个发生点(时间+几个周期)，使用者可设定上下限百分比(%)
    • 显示三相电压不平衡比值(VUR)
    • 显示三相电压不平衡因百分比(d0%,d2%)
    • 显示中性线不平衡的电流(In)
    • 记忆容量可纪录三相四线系统17000笔资料，使用者可设定定时记录的时间(2到6000秒)
    • 可即时输出波形、电力系统参数或100个谐波等资料
    • 部直径(Model3007为软性感测器直径)∶-Model6801 30mm(approx)-Model680255mm(approx),64*24mm(busbar)-Model3007170mm(approx)
    • 可外接打印机直接打印数据/图形
      技术参数
    AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
    范围 解析度

    读值准确度 (6830+6801)

    读值准确度 (6830+6802)

    		 读值准确度 (6830+3007)
    5.0 – 99.9W 0.1W ±1% ± 0.8 w ±1% ± 0.8 w ±1% of Range
    1.000 – 9.999 KW 0.001 KW ±1% ± 8 w ±1% ± 8 w ±1% of Range
    10.00 – 99.99 KW 0.01 KW ±1% ± 8 0w ±1% ± 8 0w ±1% of Range
    100.0 – 999.9 KW 0.1 KW ±1% ± 0.8kw ±1% ± 0.8kw ±1% of Range
    1000 – 9999 KW 1 KW ±1% ± 8kw ±1% ± 8kw ±1% of Range
    0.000 – 9.999MW

    0.001MW

    		 – ±1% ± 8 0kw –
    AC(交流)电流( 50或60Hz,自动档位，真均方根值，波峰因素<4，CT=1)
      范围 解析度 读值准确度
    6830+6801

    (超载保护AC200A)

    		 0.050 – 9.999A 0.00A ±0.5% ± 0.05A
    10.00 – 60.00A 0.01A ±0.5% ± 0.5A
    60.00 – 99.99A 0.01A ±0.1% ± 0.5A

    6830+6802

    (超载保护AC2000A)

    		 0.04 – 10.00A 0.01A –
    0.4A – 100.0A 0.1A ±0.5% ± 0.5A
    4.0 – 1000.0A 1A ±0.5% ± 5A
    6830+ 3007

    (超载保护AC3500A)

    4 – 300A

    		 0.1A ±1% of Range
    300.0 – 999.9A 0.1A ±1% of Range
    1000 – 3000A 1A ±1% of Range
    AC(交流)电压( 50或60 Hz,自动档位，真均方根值，波峰因素<4，输入阻抗10MΩ，VT(PT)=1CT=1，800V超载保护)
    范围 解析度 读值准确度 范围 解析度 读值准确度

    4.0V – 500.0 (Phase toNeutral)

    		 0.1V

    ± 0.5% ± 5dgts

    4.0V – 600.0V (Phase to phase)

    		 0.1V

    ± 0.5% ± 5dgts
    AC(交流)电流的谐波分析(1~99阶)6802大电流钩部
    范围 百分比(%) 电流值(A)
    解析度 读值准确度 解析度 读值准确度
    1 – 20 th

    0.1%

    		 ±2%

    0.1 A

    		 ±2% of reading ± 0.4A
    21 – 50 th 4% of reading ±2.0% ±4% of reading ±0.4A
    51 – 99 th 6% of reading ±2.0% ±6% of reading ±0.4A
    AC(交流)电流的谐波强度(1~99阶)6801小电流钩部，适合CT
    范围 百分比(%) 电流值(A)
    解析度 读值准确度 解析度 读值准确度
    1 – 10 th

    0.1%

    		 ±0.25 of reading ±1%

    0.1mA / 0.1A

    		 ±0.2% of reading ±7dgts
    11 – 20 th ±2% of reading ±1% ±2% of reading ±7dgts
    2 1 – 50 th (A范围) ±5% of reading ±1% ±5% of reading ±7dgts
    2 1 – 50 th (mA范围) ±10% of reading ±1% ±10% of reading ±7dgts
    5 1 – 99 th ±35% of reading ±1% ±35% of reading ±7dgts
    AC(交流)电流的谐波分析(1~99阶)3007超大电流软性钩部
    范围 百分比(%) 電流值(A)
    解析度 读值准确度 解析度 读值准确度
    1 – 20 th

    0.1%

    		 ±2% 0.1A / 1A ±0.2% of Range ±0.4A/40A
    21 – 50 th ± 6% ±4% of Range ± 0.4A/40A
    51 – 99 th ±10% ±6% of Range ± 0.4A/40A
    总谐波失真值(THD)
    范围 解析度 读值准确度(6801) 读值准确度(6802) 读值准确度(3007)
    0.0 – 20% 0.1% ±1% ±2% ±2%
    20 – 100% 0.1% ±3% of reading ±5% ±6% of reading ±1% ±6% of reading ±1%
    100 – 999.9% 0.1% ±10% of reading ±10% ±10% of reading ±1%

    ±10% of reading ±1%
    交流电压峰值(峰值>5V)或AC电流(峰值>20A)，VT=1
    范围 取样时间 读值准确度
    50Hz 19 μS ±5% ±30digits
    60Hz 16 μS ±5% ±30 digits
    谐波的波峰因素(C.F.)(峰值>5V)或ACA(峰值範圍>10%)，VT=1
    范围 解析度 读值准确度
    1.00 – 99.99 0.01 ±5% ±30digits
    在自動模式上的頻率
    范围 解析度 读值准确度
    45 – 65Hz 0.1Hz 0.2Hz
    功率因素(PF)
    范围 解析度 读值准确度
    0.00 – 1.00 0.01 ± 0.04
    相角(Φ)
    范围 解析度 讀值準確度
    -180 。 to 180 。 0.1 。 ± 1 。
    一般規格
    钳部直径Φ(6801) 约30mm
    钳部直径Φ(6802) 约55mm(approx.), 64 X24mm(Bus Bar)

    钳部直径Φ(3007)

    		 软性感测器直径170mm
    电池规格 1.5V SUM-3 x 8
    显示 有背光的大型点矩阵LCD
    耗电量 约140mA
    外部直流电源 直流12V的变压器(为了操作安全，一定要有600V耐压保护)
    每周期取样速度 1024
    LCD显示更新速度 1 times / sec.
    操作温度 -10°C to 50°C
    操作湿度 < 85% relative
    储存温度 -20°C to60°C
    储存湿度 < 75%relative
    重量(6800) 1160g (包括八个电池)
    重量(6801) 200g
    重量(6802) 600g
    尺寸(6830) 257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
    尺寸(6801) 210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
    尺寸(6802) 244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)
    附件 四条测试棒与四个鳄鱼夹，携带用背袋x1，说明书x1，电池1.5Vx 8
