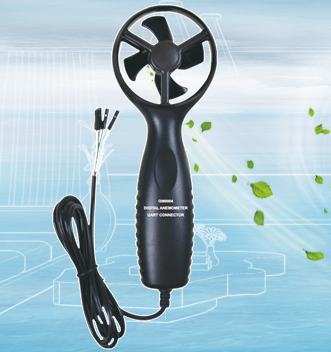

标智数字接口风速计GM8904

 UART数字接口风速计说明书



1. 电器参数

工作电流
单位		最小值	典型值	最大值
mA		7	8	10
工作电压
单位	最小值		典型值	最大值
V	3.6		5	9.5

2.误差

风速测量误差
单位		测量范围	解析度	Threshold	精确度
m/s(米/秒)		0 ~ 4 5	0 . 1	0 . 8	± 3% ± 0. 1 dgts
ft / min(呎/分)		0 ~ 8 8 0 0	19	157	± 3% ± 1 0dgts
knots(海哩/时)		0 ~ 8 8	0 . 2	1.6	± 3% ± 0. 1 dgts
km/hr(公里/时)		0 ~ 1 4 0	0.3	2.9	± 3% ± 0. 1 dgts
mph(英哩/时)		0 ~ 1 0 0	0.7	1.8	± 3% ± 0. 1 dgts
风温测量误差
单位	测量范围		解析度		精确度
℃	-1 0℃~50℃		0.2		± 0.2℃
°F	14°F ~ 122°F		0.36		± 3.6°F

3. 通讯接口

接口定义
红色	DC电源输入(3.6~5V)
绿色	RXD
白色	TXD
黑色	GND

4.产品规格

产品尺寸	66 * 29.5 * 178mm
产品重量	83.7g
操作温度	0℃ ~ 5 0℃ (3 2°F ~1 2 2°F)
储存温度	- 2 0℃ 6 0℃ ( - 4°F 1 4 0°F)



5.通信协议

5.1 概述

本协议用于是约定本风速计（下位机）与上位机（电脑或智能设备）进行命令控制和数据交换的通信协议，采用UART规范，便于开发人员进行二次开发。

5.2 涉及范围

《协议》中规定的功能主要有：

1)上位机通过命令控制风速测量模块完成指定任务，如获取风速、风温数据等；

2)接收超时、接收的响应不是确认相应、接收校验和不正确、接收长度字节非法，则为本次通讯失败故障，可立即重发一次命令。

5.3 专用术语

上位机：管理风速测量模块的专用智能设备；

下位机：本风速计；

RS232：一种2线串行通讯标准，可支持双工串行近程通讯；

5.4 物理接口

5.4.1  串行通信口电气标准

模块用TTL电平(3.3V)以RS232协议方式与上位机通讯

5.4.2  信息传输方式

采用异步方式，1个起始位，8个数据位，1个停止位，无校验位。

5.4.3  数据传输速率

支持波特率19200bps。

5.5  通信方式

5.5.1  基本过程

上位机与模块是主从关系，上位机为主节点，模块为从节点。

模块上电或复位后，处于接收状态，

等待上位机发出命令，模块以命令指定命息格式上报上机位。

5.5.2  命令信息数据帧格式如下：

长度

命令

信息域

校验字

其中：

长度：1个字节的整形数，等于长度+命令字+信息域+校验字字节数之和

命令：1个字节，命令的信息；

信息域：命令的参数，0个字节或多字节。

校验字：1个字节，一帧字节的累加和。

其中命令字各位定义如下：

  BIT：  7    6 5 4   3    2   1   0



BIT7：为1时重置风速最大值，最小值，平均值。为0时则连续测试。

BIT6：为1风速单位为摄氏，为0时为华氏。

BIT5--4：00时获取当前风速值，01为获取最大风速值，

10为获取最小风速值，11为获取平均风速值，

BIT3：未定义，为0

BIT2—0：风速单位

         000时为M/S , 001时为Km/h, 010时为Ft/min,

011时为Knots, 100时为Mph。

信息域：上位机无。

       模块定义如下：第1，2个字节，风速值，高字节在前，低字节在后，量纲为0.1。

第3个字节，蒲氏风级值。

第4，5个字节，风温值，高字节在前，低字节在后，量纲为0.1。5.5.3    通信举例1：

上位机发送：03  80  83

模块发送：  08  80  00  0C  01  02  F3  8A

结果：当前风速1.2M/S, 蒲氏1级风,华氏75.5度，

并重置最大风速值，平均风速值，最小风速值为当前风速值。

通信举例2：

上位机发送：03  51  54

模块发送：  08  51  01  0C  08  00  FC  6A

结果：最大风速值26.8Km/h, 蒲氏8级风,摄氏25.2度。



赠送：

1. 本风速计与电脑通信软件

2. 串口调试工具
