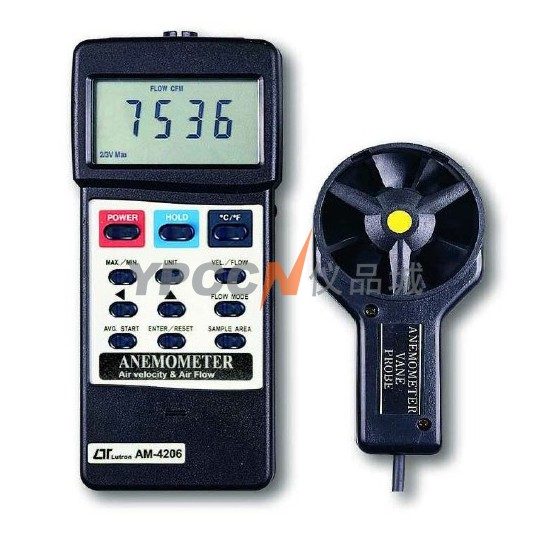

台湾路昌AM-4206风速/风量/温度计AM4206风速仪

点击：506次
最后更新：2014-12-17 15:37

: 台湾Lutron/路昌仪器仪表旗舰店; 第2年; 进入店铺 >

分享到 :

AM－4206 风速/风温/风量计

规格参数：

电路	单一微处理LSI机体电路
显示器	液晶显示器，字体尺寸13mm(0.5")，双窗口幕显示器
测量功能	风速：米/秒(m/s).公里/小时(km/h).英呎/分钟(ft/min) 海浬/小时(konts).英哩/小时(mile/h)
	风量：CMM(立方米/分钟) CFM(立方英呎/分钟)
	风温：摄氏/华氏
	数据锁定功能.(读值锁定)
传感器组成	风速/风量：采用传统的螺旋状风叶和低磨擦性的滚珠轴承设计
传感器组成	温度：采用热电偶感温器
记忆记录	记录最大，最小测量值
自动关机	未使用任何按钮，于十分钟后自动关机
取样时间	约1秒
工作环境温湿度	湿度须低于80%R.温度0~50℃
数据输出	RS-232计算机输出接口
消耗电流	约直流8.3毫安
工作电源	006P 9伏特电池.建议使用高容量电池
重量	381公克/0.84磅.(包含电池)
外观尺寸	主机1807232 mm 风速传感器直径72mm
标准附件	操作手册………..1本风速传感器……..1只携带盒…………..1只
选购附件	应用软件………..SW-U801WIN RS-232连接线….UPCB-01

风速

测量单位	范围	分辨率	精确度
米/秒	0.5〜40.00 m/s	0.01 m/s	±(2%+0.2m/s)
公里/小时	1.8〜144.0 km/h	0.1 km/h	±(2%+0.2km/h)
英哩/小时	1.1〜89.4 mile/h	0.1 mile/h	±(2%+0.2mile/h)
浬/小时	1.0〜78.1knots	0.1 knots	±(2%+0.2knots)
英呎/分钟	100〜7880ft/min	1 ft/min	±(2%+20 ft/min)

风量

测量单位	范围	分辨率	面积范围
CMM(立方米/分钟)	0~999900(立方米/分钟)	0.0001~100	0.001~9999立方米/分钟
CFM(立方英呎/分钟)	0~999900(立方英呎/分钟)	0.0001~100	0.001~9999立方英呎/分钟

风温

测量范围	0〜80℃ / 32〜122℉
分辨率	0.1℃ / 0.1℉
精确度	0.8℃ / 1.5℉

数位风速/风量计MODEL:AM-4206 1

.特性:

*风量测量:CMM(立方米/分钟)或CFM(立方呎/分钟).

*风速测量:米/秒，英呎/分钟，公里/小时，海浬/小时，英哩/小时.

*风温测量:摄氏或华氏.

*3种风量测量型式:2/3V，最大值，平均值.

*底磨擦滚珠轴承设计.允许自由移动风翼.在高/低速度时还是很正确性及规则性的转动.

*超大液晶显示器，双视窗显示.

*记录最大，最小测量值，及记忆召回.

*资料锁定.(读值锁定)

*微处理电路提供高精确测量，亦提供特殊的功能和特色

*自动关机功能，能维护电池寿命.

*使用热电偶线感测温度，测量速度快且时间短.

*工作电力不足指示功能.

*RS232计算机连接界面.

*采用分离式遥测感应器，易于操作测量.

*可选择温度摄氏或华氏测量.

*采用坚固耐用外壳.

2.面板说明:

3-1.显示器.

3-2.电源开关按键.

3-3.资料锁定键.

3-4.摄氏/华氏单位切换键.

3-5.最大/最小值记录键.

3-6.风速单位/▼(下移)切换键.

3-7.风量/风速切换键.

3-8.〉(右移)键.

3-9.▲(上移)键.

3-10.风量测量型式切换键.

3-11.风量取样平均值设定键(在AVG型式时)

3-12.面积设定输入/重组键.

3-13.有效取样面积设定键(风量).

3-14.感测棒输插孔.

3-15.RS-232资料输出孔.

3-16.电池槽/电池盖.

3-17.风速/风量感应器.

3-18.感应器握把

3.测量步骤:

风速测量.

(1).将风速感应测棒插至测棒输入孔(图3-14).

(2).按下电源键(POWER)开机(图3-2).

(3).选择风速/风量(VEL/FLOW)切换键于风速(VEL)测量型式(图3-7).

(4).选择测量温度单位摄氏℃或华氏℉(图3-4).

(5).选择测量风速单位键UNIT/▼,切换至所须之风速单位进行测量(图3-6).

*进行测量时,将风速感应器(有黄点记号面)朝受风面呈垂直进行测量*

(6).资料锁定功能(读值锁定):进行测量时如须将测量值锁定,按HOLD键(图3-3).即可将测量值固定于显示器上(此时显示器左上出现HLOD符号).欲取消时,再按一下HLOD键.

(7).资料记录功能:

(a).先按一下MAX/MIN/o键(图3-5),显示器左方出现"REC"符号,此时即开始记录中.

(b).在次按一下MAX/MIN/o键,显示器左方出现"Max"符号,同时显示器显示测量过程中之最大值.

(c).在次按一下MAX/MIN/o键,显示器左方出现"Min"符号,同时显示器显示测量过程中之最小值.

(d).如欲取消记录功能或再进行另一次测量记录,按下MAX/MIN/o键达3秒钟以上,即可取消记忆记录

功能.此时显示器之"REC"符号将消失.

风量测量:

(1).0将风速感应测棒插至测棒输入孔(图3-14).

(2).按下电源键(POWER)开机(图3-2).

(3).选择风速/风量(VEL/FLOW)切换键于风量(FLOW)测量型式(图3-7).

(4).选择测量风量单位键"UNIT/▼",切换至所须之风量单位(CMM或CFM)进行测量(图3-6).

*进行测量时,将风速感应器(有黄点记号面)朝受风面呈垂直进行测量*

(5).压"SAMPLEAREA"键(取样面积设定键),显示器右下出现(m2或ft2)符号,选择你所需之面积单位,

同时显示器左下方"==="面积设定符号.

(6).面积设定结果需要4个按键才可完成,"▲","UNIT/▼","〉","MAX/MIN/o".

"▲"键按一下数字即往上增加(闪烁的位数).

"UNIT/▼"键键按一下数字即往下递减(闪烁的位数).

"〉"键按一下,设定的位数往右移一位(闪烁的位数).

"MAX/MIN/o"键选择小数点之位置.

(7).下列提供3种风量测量方式,以"FLOWMODE"键选择.
特定功能:

(1).按下资料锁定钮显示屏出现"D.H."符号表示,再按一次即消失.

(2).测量时按下记录钮,显示屏出现"REC"符号表示记录中,再按一次即消失.

(a).测量时按下记录钮,再按下记忆呼叫钮(3-7),第一次出现"最大值"MAX".

(b).再下按记忆呼叫钮,第二次出现"最小值"MIN".

(c).按下记忆记录钮,即可解除恢复正常工作. 4.自动关机或长久开机:

当仪器未使用任何按钮,于十分钟后自动关机.长时间开机请按"RECORD"(3-6)钮即可保持.
5.RS-232界面功能:

这仪器特殊界面输出孔(3-16)3.5公分插头，16位元输出. 6.电池更换:

(1)当左上角出现"LBT"符号时，代表电池已经没电了(6.5V-7.5V)，它将告诉你须更换电池.

(2)利用随身小工具打开电池盖，更换新电池，在把原有电池盖盖上.
