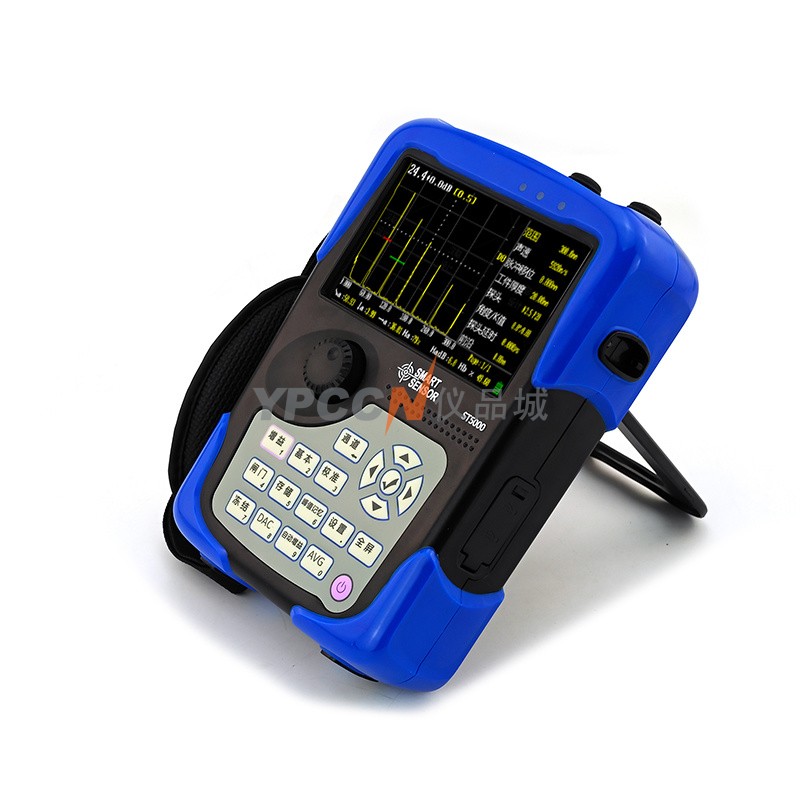

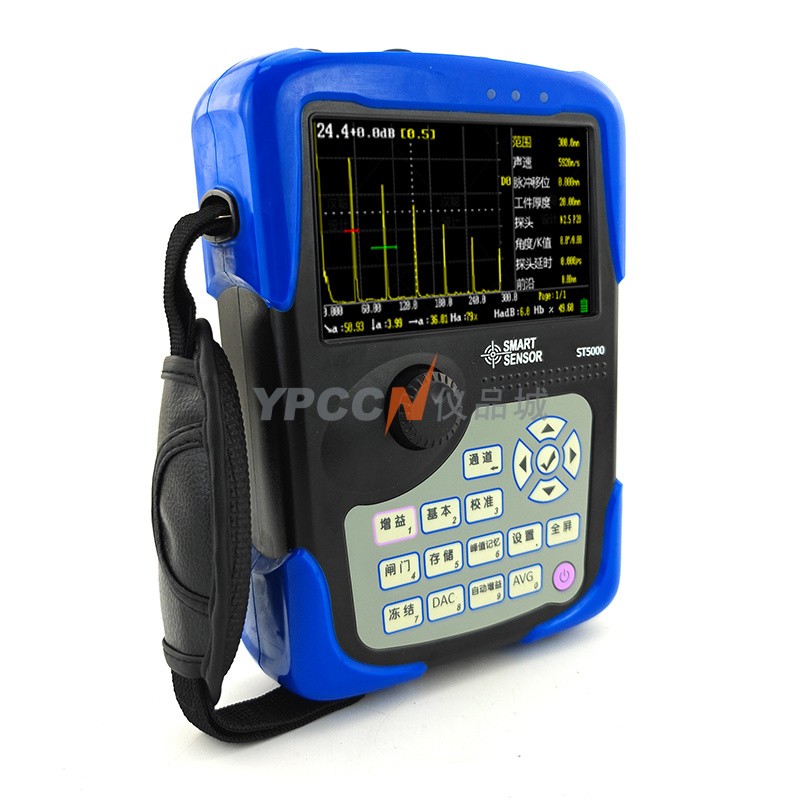

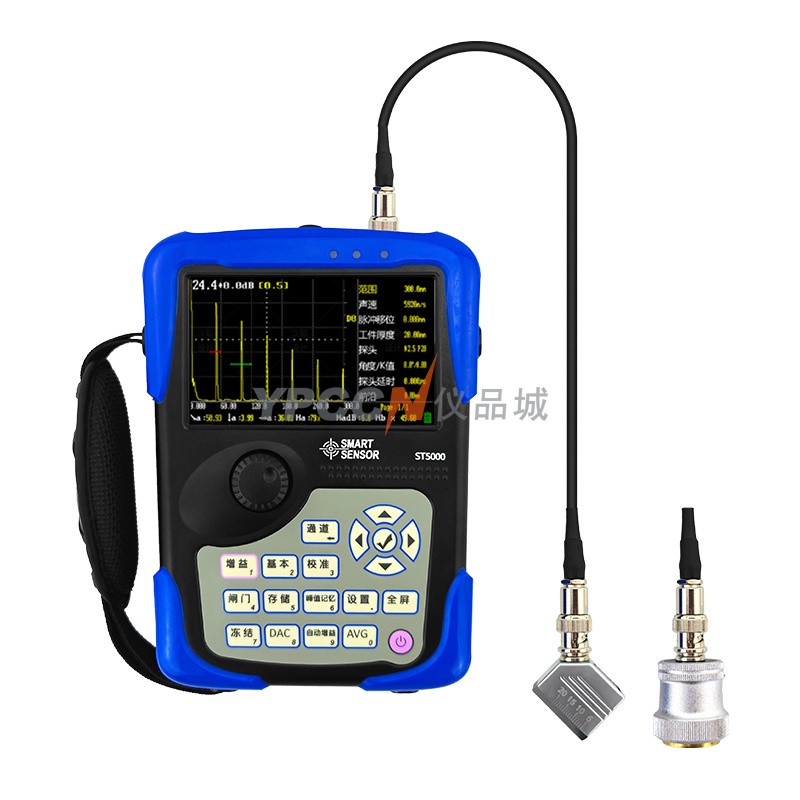

希玛ST5000 数字超声探伤仪
- 点击：48次
- 最后更新：2026-01-21 15:26
-
-
第2年-
详细介绍
技术参数
本店推荐
产品简介：数字超声探伤仪是一种基于超声波传播特性的无损检测设备，主要用于检测材料内部缺陷（如裂纹、气孔、夹杂等）或测量材料厚度。其核心原理是通过超声波在材料中的反射、透射和散射信号，结合数字化信号处理技术，实现对缺陷的定位、定量和定性分析。本仪器凭借非破坏性、高灵敏度和适应性强等特点，已成为工业质量控制的核心工具。可显著提升缺陷检出率，降低设备故障风险。由于体积小巧，握持方便，并配备有高亮度显示屏，所以非常适合流动性大的野外和高架空作业；可作为通用型仪器用于焊缝、锻件等一般工件的超声探伤检测。本仪器能广泛地应用在金属金属加工业与焊接、航空制造、汽车制造、铁路与轨道交通与能源与电力等领域。
产品参数：
| 探测范围 | 0-6000mm(钢纵波） |
| 精度 | ±3% |
| 材料声速 | 1000-15000m/s ，连续可调，粗调时为常用声速供快选 |
| 脉冲移位 | -10.0～2000mm |
| 探头延时 | 0.0～199.9μs |
| 发射脉冲 | 200-400V 负尖脉冲 |
| 工作方式 | 单探头或双探头 |
| 工作频率范围 | 0.2～20 MHz |
| 重复频率 | 分 15 / 250 / 1000 Hz 三档可选 |
| 增益调节 | 0～110 dB ，分 0.0/0.1/0.5/ 1.0/2.0/6.0 dB 步进调节 |
| 检波方式 | 全波 / 正半波 / 负半波 / 射频 |
| 报警闸门 | A/B 二路闸门，可设置正、负逻辑和声光报警模式 |
| 测量模式 | 前沿或峰值 |
| 水平线性误差 | ≤ 0.1% |
| 垂直线性误差 | ≤ 3% |
| 分辨力 | >40dB |
| 探伤灵敏度余量 | ≥ 60dB（深 200mmФ2 平底孔） |
| 动态范围 | ≥ 42dB |
| 远场分辨率 | ≥ 26dB |
| 采样速率 | 硬件采样速率 400MHz |
| 存 储 | 可存储 460 组数据 |
| 回 放 | 具有连续记录、回放探伤动态回波功能 |
| 曲面修正 | 斜探头曲面探伤时缺陷位置的自动修正 |
| 自动增益 | 20%～85% ，步进 5% |
| 菜单语言 | 简体中文/英文 |
| 通讯接口 | A/B 型 USB 接口共二个 |
| 显 示 屏 | 5.0" 高亮度 TFT 彩色液晶屏，800×480 像素 |
| 工作环境温度 | -10～+50℃ |
| 仪器尺寸 | 205×135×54mm |
| 仪器重量 | 约 1.0Kg（含电池） |
| 供电电源 | 11.1V，3900mAh 锂电池，可持续供电 6 小时以上 |
| 防水级别 | 符合 IP54 |
| 执行标准 | JB/T 4730 ； NB/T47013 ； GB11345 ；默认 NB/T47013 |
- 品牌希玛仪表
