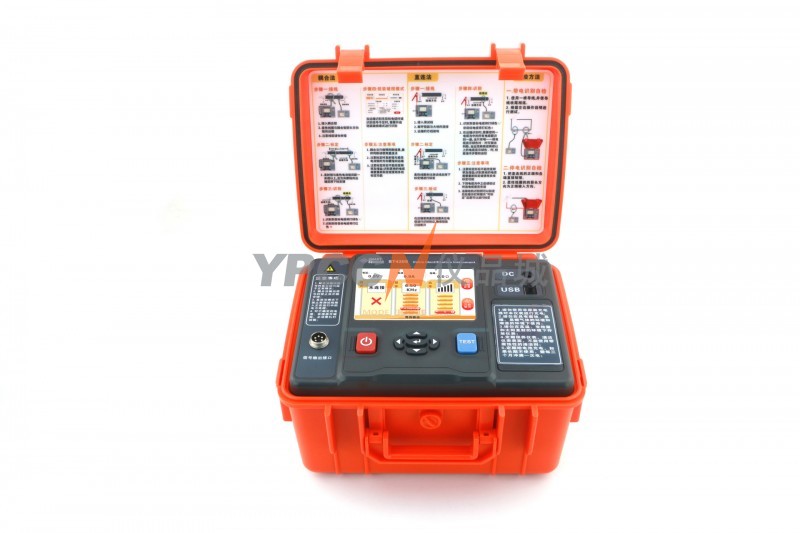

希玛 ST4205 智能型带电电缆识别仪
- 点击：70次
- 最后更新：2026-01-19 23:54

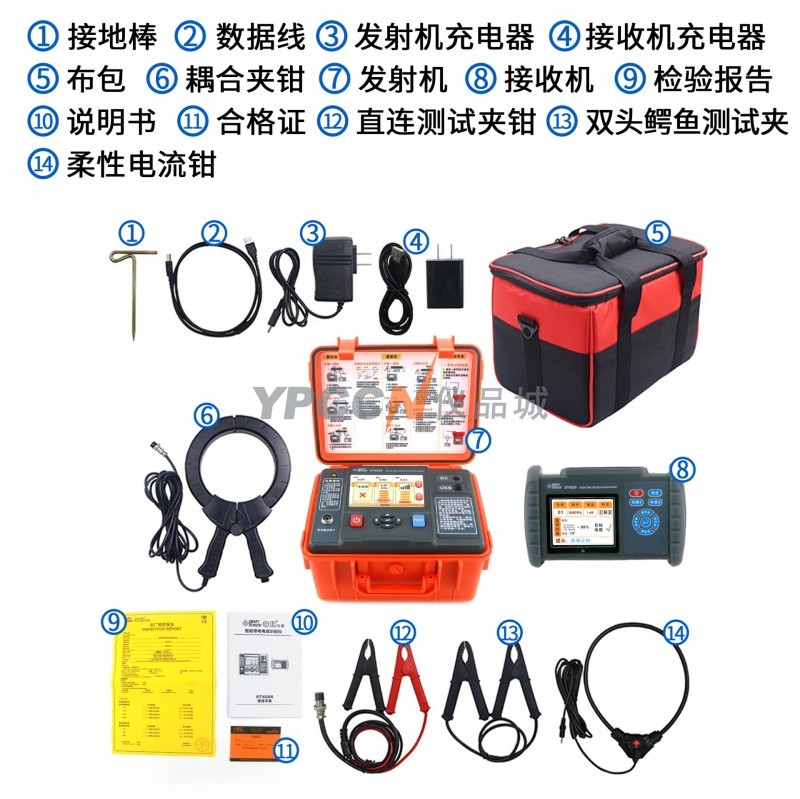

第2年简介：ST4205 智能型带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别功能仪表由发射机、发射电流钳/发射直连测试夹、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在接收机预先标定20条电缆，再到远端识别，大大节省工程人员往返操作时间，提高作业效率。
发射机技术规格
|
功 能 |
输出复合脉宽频率信号，信号耦合输出，信号直连输出，显示输出电压、输出电流、回路阻抗，剩余电池电压，发射状态动态指示 |
|
电 源 |
带电识别型号：9.6V/6Ah锂电池，满电连续工作约8小时(3档输出) 停电识别型号: 9.6V/3.8Ah锂电池，满电连续工作约6小时（3档输出） |
|
输出方式 |
带电识别型号：自动识别，带电识别时卡钳耦合；停电识别时直连输出 停电识别型号:仅停电识别直连输出 |
|
频 率 |
6种可调：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz |
|
输出接口 |
防水航空插座 |
|
输出功率 |
最大15W，5档可调，自动实时阻抗匹配 |
|
输出电压 |
峰峰值最大约：110V |
|
铠装破损模式 |
有 |
|
发 射 钳 |
内径：φ125mm 线长：3米 |
|
直连夹钳 |
口径：最大24mm 线长：1米 |
|
低压直连夹钳 |
*选配件，可用于400V及以下运行中电缆识别 |
|
发射钳磁饱和 |
40A（50Hz） |
|
人机交互换 |
实体按键、电容屏触摸、手势识别 |
|
自动关机 |
有，无操作无输出30分钟自动关机，时间可设置 |
|
自动待机 |
有，默认无操作5分钟自动降低屏幕亮度以节省电量，时间可设置 |
|
外部电压检测 |
有，最高150V |
|
充电接口 |
圆形充电接口，DC标识 |
|
充 电 器 |
10.95V/2A DC充电器 |
|
固定件更新 |
支持，通过USB更新 |
|
发射机尺寸 |
275mm×226mm×150mm |
|
LCD尺寸 |
长宽120mm×70mm；显示域110mm×62mm |
|
工作温度 |
-10℃～40℃ |
|
存储条件 |
-20℃~50℃，≤95％RH, 无结露 |
|
工作温度 |
-10℃～40℃ |
|
存储条件 |
-20℃~50℃，≤95％RH, 无结露 |
|
仪表质量 |
发射机约2.28kg；发射钳约1.12kg；直连测试夹约170g,总质量约4.44kg |
|
耐压 |
AC 3700V/rms(仪器箱顶面与底面之前) |
|
电磁特性 |
IEC61326(EMC) |
|
参考安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
接收机技术规格
|
功 能 |
带电电缆识别、停电电缆识别、单芯线电缆识别、具有FHD算法 |
|
电 源 |
8.4V/2500mAh可充锂电池，USB充电接口，满电连续工作约6小时 |
|
接收频率 |
6种：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz |
|
增 益 |
4档 |
|
唯一性识别 |
有，目标电缆显示（√） |
|
滤波方式 |
硬件滤波+DSP数字滤波 |
|
FHD算法 |
支持，仪表直接出结果，极大降低现场人员使用要求 |
|
标定数量 |
可标定电缆数量：1～20条 |
|
识别条件 |
电流，接收信号与发射信号的电流百分比在标定值70%-130%之间为识别成功条件之一 信号编码，接收机通过算法解码识别，与发射机输出编码一致为识别成功条件之一 信号相位，接收机通过算法提取相位，与标定值对比<30°为识别成功条件之一 电流方向，接收机判断电流信号方向，与标定值对比一致为识别成功知件之一 |
|
显示模式 |
3.5寸真彩液晶屏显示，彩色图标指示 |
|
接收机尺寸 |
172mm ×106mm ×42mm |
|
柔性电流钳 |
内径：φ200mm 信号线长：1.8米 |
|
检测范围 |
停电识别：线圈可检测回路电阻为0Ω～30kΩ的复合脉宽频率信号；一般可以达到线缆长度20公里以上，主要由线缆接地电阻与线缆电阻决定。 带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，一般可以达到线缆长度0-10公里 |
|
抗干扰能力 |
1dB档：Max 150A/50Hz 10dB档：Max 100A/50Hz 20dB档：Max 50A/50Hz 30dB档：Max 40A/50Hz |
|
信号采样率 |
自适应，最大819.2KHz |
|
铠装破损模式 |
有 |
|
结果显示周期 |
约2次/秒 |
|
自动关机 |
无操作无输入30分钟后，仪表自动关机，以节省电量 当电池电量过低时，仪表将自动关机 |
|
固件更新 |
支持，通过USB更新 |
|
充 电 器 |
5V 充电器 |
|
充电接口 |
USB充电接口 |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃~50℃，≤95％RH, 无结露 |
|
接收机质量 |
柔性电流钳112g；接收机405g(带电池) |
|
耐 压 |
AC2000V/rms(外壳前后两端之前) |
