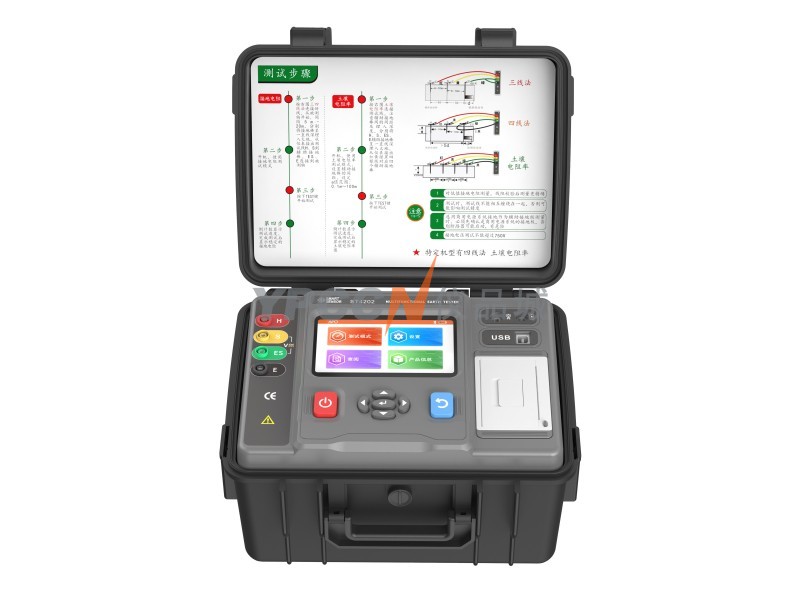

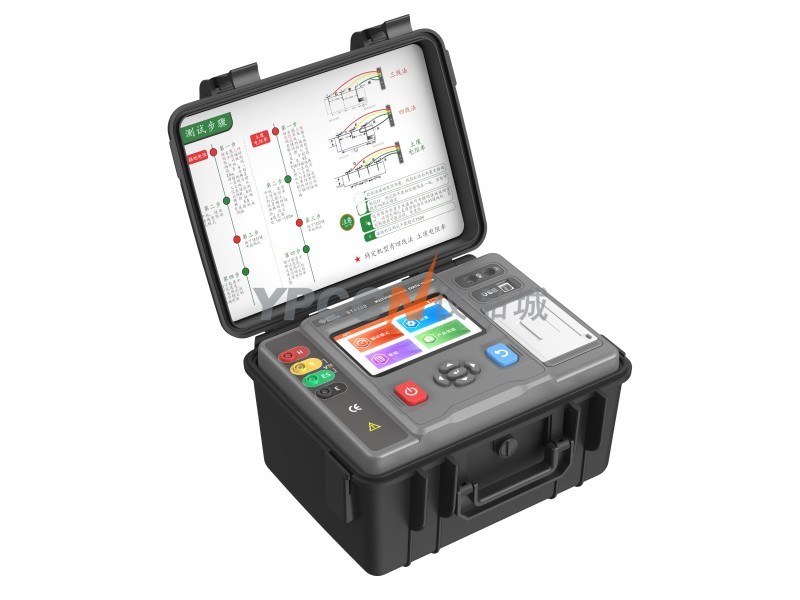

希玛 ST4202 双钳多功能接地电阻测试仪
- 点击：41次
- 最后更新：2026-01-19 23:54
第2年简介：ST4202双钳多功能接地电阻测试仪又叫双钳接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪， 该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能。它采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳口测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
技术规格
|
功 能 |
二三四线交流接地电阻、土壤电阻率、 三/四线选择法、双钳电阻、直流电阻、 交流电压、直流电压、交流电流 |
|
环境温度湿度 |
23℃±5℃，75%rh以下 |
|
干扰电压 |
＜20V（应避免） |
|
干扰电流 |
＜2A（应避免） |
|
测R时电极间距 |
a＞5d |
|
测ρ时电极间距 |
a＞20h |
|
电 源 |
11.1V锂电池（内置）满电在交流电阻模式下可以连续测量1000以上次 |
|
屏幕亮度 |
可控，用户可以根据场景调节 |
|
测量方式 |
精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻 |
|
测量方法 |
二三四线法测量：变极法，测量电流42mA Max 土壤电阻率：四极法 选择法测量：变极法，测量电流42mA Max 双钳法：非接触互感测量法，测试电流40mA Max 直流电阻：变极法 交流电流：平均值整流(钳形) 接地电压：平均值整流(S-ES接口间) |
|
测试电压波形 |
正弦波 |
|
测试频率 |
128Hz |
|
开路测试电压 |
AC 30.0V Max DC 30.0V Max |
|
电极间距范围 |
0.1m～100.0m |
|
显示模式 |
彩色显示屏 |
|
测量指示 |
测量中LED闪烁指示 |
|
仪表尺寸 |
长宽高：277.2mm×227.5mm×153mm |
|
电流钳尺寸 |
长厚高：101mm×27mm×214mm |
|

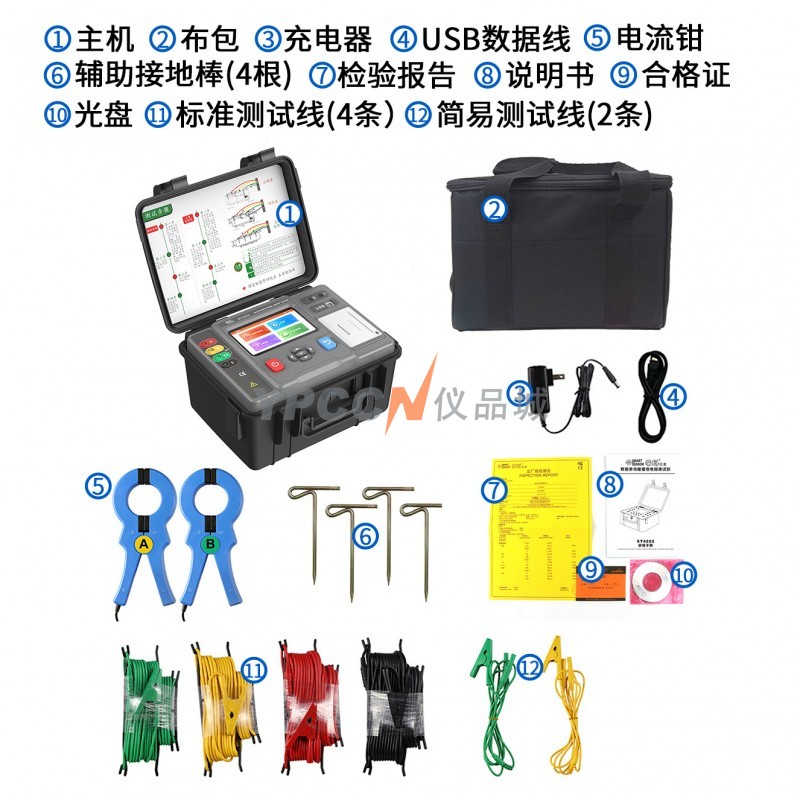

测 试 线 |
4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
|
简易测试线 |
2条：黄色1.5m，绿色1.5m各1条 |
|
辅助接地棒 |
4根：φ10mm×200mm |
|
电 流 钳 |
2把：香蕉插头 |
|
电流钳口径 |
φ50mm |
|
电流钳引线 |
长2m |
|
测量时间 |
交流电流：约2次/秒 对地电压：约2次/秒 接地电阻、土壤电阻率：约7秒/次 |
|
线路电压 |
AC 100V以下测量(接地电压测量功能不能用于测量商用电) |
|
USB接口 |
具有USB接口，存储数据可以通过软件上传电脑 |
| 蓝牙连接 | 有，可以进行手机实时监控，数据读取等功能 |
| 打印机 | 内置热敏打印机 |
|
通 讯 线 |
USB通讯线1条，长1.5m |
|
数据保持 |
保持数据时“HOLD”符号指示 |
|
数据存储 |
500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据查阅 |
查阅数据时“MR”符号指示 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
电流钳低电流指示 |
选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时，显示钳型符号,此时应检查CT2电流钳的钳入方向 |
|
干扰测试 |
自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
|
辅助接地测试 |
具有辅助接地电阻值测试功能，0.00kΩ～200.00kΩ |
|
报警功能 |
测量值超过报警设定值时发出报警提示 |
|
电池电压 |
电池电量实时显示，电池电压低时提醒及时充电 |
|
自动关机 |
仪表无操作约15分钟后关机 |
|
功 耗 |
屏幕亮度：190mA Max(亮度最大) 140mA Min(亮度最小) 测量： 200mA Max(亮度最大) 150mA Min(亮度最小) |
|
质 量 |
仪表： 2430g(含电池) 电流钳：940g(2把) 测试线：1300g(含简易测试线) 辅助接地棒： 850g(4根) |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测量接地电阻： H-E、S-ES各端口间AC 280V/3秒 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004(接地电阻表)； JJG 1054-2009(钳形接地电阻仪) |
- 品牌希玛仪表
- 类型数字接地电阻测试仪
