希玛 ST4201 土壤电阻率测试仪
- 点击：60次
- 最后更新：2026-01-19 23:54
第2年简介：土壤电阻率测试仪又名接地电阻·土壤电阻率测试仪、精密接地电阻测试仪等是检验测量接地电阻常用仪表的常用仪表，采用了超大LCD灰白屏背光显示和微处理机技术，满足二、三、四线测试电阻和土壤电阻率要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。
技术规格
|
功 能 |
二三四线测量接地电阻、土壤电阻率； 接地电压测量 |
|
环境温度湿度 |
23℃±5℃，75%rh以下 |
|
电 源 |
11.1V锂电池（内置）满电在交流电阻模式下可以连续测量1000以上次 |
|
干扰电压 |
＜20V（应避免） |
|
干扰电流 |
＜2A（应避免） |
|
测R时电极间距 |
a＞5d |
|
测ρ时电极间距 |
a＞20h |
|
辅助接地电阻值 |
基准条件＜100Ω,工作条件＜5kΩ |
|
量 程 |
接地电阻：0.00Ω～200.00kΩ 土壤电阻率：0.00Ωm～9999kΩm 接地电压：0.00V～750.0V 直流电压: 0.00V～999.9V |
|
测量方式 |
精密4线、3线法测量、简易2线测量接地电阻 |
|
测量方法 |
接地电阻：额定电流变极法 土壤电阻率：四极法 接地电压：平均值整流(S-ES接口间） |
|
测试频率 |
128Hz |
|
短路测试电流 |
> 20mA (正弦波) |
|
开路测试电压 |
AC 28V max |
|
电极间距范围 |
可设定1m～100m |
|
换 档 |
接地电阻：0.00Ω～200.00kΩ全自动换档 土壤电阻率：0.00Ωm～9999kΩm全自动换档 |
|
背 光 |
可控灰白色背光，适合昏暗场所使用 |
|
显示模式 |
大尺寸高清段码LCD屏 |
|
测量指示 |
测量中LED闪烁 |
|
仪表尺寸 |
长宽高：277.2mm×227.5mm×153mm |
|

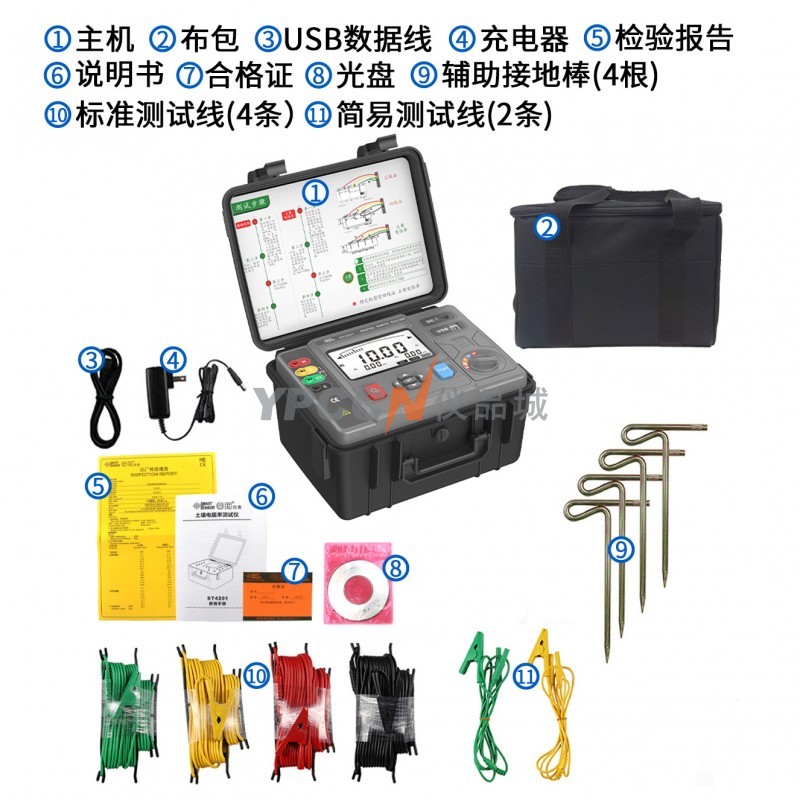

标准测试线 |
4条：红色15m，黑色15m，黄色10m， 绿色10m各1条 |
|
简易测试线 |
2条：黄色1.6m，绿色1.6m各1条 |
|
辅助接地棒 |
4根：φ10mm×200mm |
|
测量时间 |
对地电压：约3次/秒 接地电阻、土壤电阻率：约7秒/次 |
|
接地电压 |
AC 100V以下测量 (接地电压测量功能不能用于测量商用电) |
|
USB接口 |
具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
| 蓝牙连接 | 有，可以进行手机实时监控，数据读取等功能 |
|
通 讯 线 |
USB通讯线1条，长1.5m |
|
数据存储 |
500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据查阅 |
查阅数据时“MR”符号指示 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
干扰测试 |
自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
|
辅助接地测试 |
具有辅助接地电阻值测试功能， 0.00KΩ～200kΩ (Rh max＝3kΩ+100R＜50kΩ； Rs max＝3kΩ+100R＜50kΩ) |
|
报警功能 |
测量值超过报警设定值时发出报警提示 |
|
电池电压 |
电池电量实时显示，电池电压低时提醒及时充电 |
|
自动关机 |
仪表无操作约15分钟后关机 |
|
功 耗 |
待机：80mA Max(背光关闭) 90mA Max(开启背光) 测量：120mA Max(背光关闭) 130mA Max(开启背光) |
|
质 量 |
仪表： 2406(含电池) 测试线：1300g 辅助接地棒： 850g(4根) |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测量接地电阻：H-E、S-ES各端口间AC 280V/3秒 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率) |
- 品牌希玛仪表
- 类型数字接地电阻测试仪
