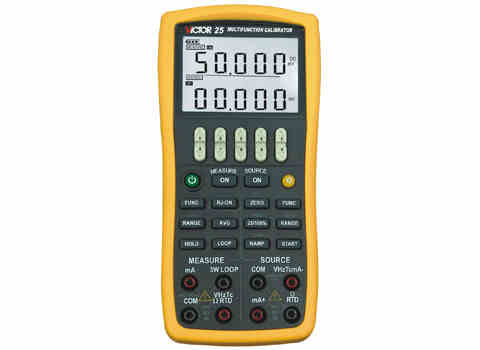

胜利仪器(VICTOR) 多功能校验仪VC25 过程仪表校验仪 过程校准器

  • 点击：8103次
  • 最后更新：2014-04-01 17:20
-
-
深圳胜利仪器专营店
第2年
进入店铺 >
分享到 :
-
详细介绍 技术参数 本店推荐
      概况与特性
    • VICTOR 25为多功能、高精度、高稳定、容易使用携带的手持式现场过程校验仪，它提供强大的功能可测量输出和校准几乎所有过程参数
    • 测量和输出的基本精度达0.02%，测量显示为5位，输出显示为6位
    • 测量功能：直流电压、直流电流、欧姆、频率、热电偶、热电阻、压力、开关量测量、测量值的显示保持及平均值处理、内部提供24V回路电源
    • 输出功能：直流电压、直流电流、欧姆、模拟变送器、热电偶、热电阻、频率、脉冲、开关量、压力、内部提供24V回路电源
    • 测量和输出为两个相互独立的通道，允许同时实时地测量和输出过程信号；多重数据显示，可同时显示输入测量值和输出设定置
    • 内部提供24 V回路电源给变送器供电，并同时进行毫安测量
    • 可进行二线制、三线制的欧姆和热电阻测量
    • 快速响应的开关测试允许捕获开关动作时的过程参数
    • 直流电流输出时，可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能
    • 可配备APM系列的32个不同压力量程的压力模块，压力测量范围从2.49KPa到70MPa，可显示5位数压力测量值，基本精度达0.025%
    • 采用面板校准技术，无需打开机壳便可进行校准
    • 工作温度及湿度
      • 0 to 50ºC, ≤80%RH 无凝露

      40 to 50ºC, ≤70%RH  .

    • 储存温度及湿度

      • -25 to 60ºC, ≤90%RH无凝露

    • 显示及背光

      • * 段式LCD双显示

      * 白色LED背光

    • 电源

      • *  4 x 1.5 AAA碱性电池供电

      *  4 x 1.2 AAA Ni-Hi电池供电

      *  自动关机操作：可设定自动关机时间0～60minutes

    • 尺寸及重量

      • 205 × 95 × 42（mm） ，约500g

    测量功能  [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（读数%+量程%）]

    测量功能 量程 测量范围 分辨力 准确度 备     注
    直流电压
    DCV    		 50mV -5.000mV～
    55.000mV    		 1μV 0.02+0.02 输入电阻：
    约100MΩ
    500mV -50.00mV～
    550.00mV    		 10μV 0.02+0.01
    5V -0.5000V～
    5.5000V    		 0.1mV 0.02+0.01 输入电阻：约1MΩ
    50V -5.000V～
    55.000V    		 1mV 0.03+0.01
    直流电流
    DCI    		 50mA -5.000mA～
    55.000mA    		 1μA 0.02+0.01 分流电阻：约10Ω
    欧姆
    OHM    		 500Ω 0.00Ω～550.00Ω 0.01Ω 0.05+0.02 500Ω约1mA激励
    5KΩ约0.1mA激励
    开路电压：约2.5V
    测量精度中不包含引线电阻
    5KΩ 0.0000 KΩ～
    5.5000KΩ    		 0.1Ω 0.05+0.02
    频率
    FREQ    		 500Hz 3Hz～500.00Hz 0.01Hz ±2个字 输入阻抗：
    大于100 kΩ
    频率灵敏度：
    方波至少3V Vp-p
    50%占空比
    5KHz 3Hz～
    5.0000KHz    		 0.1Hz
    50KHz 3Hz～50.000KHz 1Hz
    热电偶
    TC    		 R 0°C～1767°C 1°C 0～500℃: 1.8℃
    500～1767℃: 1.5℃    		 采用ITS-90温标
    精度中不包含冷端补偿的误差
    S 0°C～1767°C
    K -100.0°～1372.0°C 0.1°C -100.0～0.0℃: 1.2℃
    0.0～1372.0℃: 0.8℃
    E -50.0°C～1000.0°C -50.0℃～0.0℃ : 0.9℃
    0.0～1000.0℃ : 1.5℃
    J -60.0°C～1200.0°C -60.0～0.0℃: 1.0℃
    0.0～1200.0℃: 0.7℃
    T -100.0°C～400.0°C -100.0～0.0℃: 1.0℃
    0.0～400.0℃: 0.7℃
    N -200.0°～1300.0°C -200.0～0.0℃: 1.5℃
    0.0～1300.0℃:0.9℃
    B 600°C～1820°C 1°C 600～800℃   : 2.2℃
    800～1000℃  : 1.8℃
    1000～1820℃  : 1.4℃
    热电阻
    RTD    		 Pt100
    385    		 -200.0°C～800.0°C 0.1°C -200.0～0.0℃  : 0.5℃
    0.0～400.0℃   : 0.7℃
    400.0～800.0℃ : 0.8℃
    采用ITS-90温标


    精度中不包含引线电阻和三线测量时引线电阻不匹配引入的误差
    Pt1000
    385    		 -200.0°C～630.0°C 0.1°C -200.0～100.0℃ : 0.3℃
    100.0～300.0℃ : 0.5℃
    300.0～630.0℃ : 0.7℃
    Pt200
    385    		 -200.0°C～630.0°C -200.0～100.0℃: 0.8℃
    100.0～300.0℃ : 0.9℃
    300.0～630.0℃ : 1.0℃
    Pt500
    385    		 -200.0°C～630.0°C -200.0～100.0℃: 0.4℃
    100.0～300.0℃ : 0.5℃
    300.0～630.0℃ : 0.7℃
    Cu10 -100.0°C～260.0°C 1.8℃
    Cu50 -50.0°C～150.0°C 0.7℃
    开关量测量   CLOSE / OPEN     约1mA激励
    短路显示CLOSE，
    开路显示OPEN；
    阈值大约为200~300Ω
    通断检测 500Ω ≤50Ω 发声 0.01Ω   500Ω
    约1mA激励

    输出功能  [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（设定值%+量程%）]

    输出功能 量程 输出设定范围 分辨力 准确度 备     注
    直流电压
    DCV    		 100mV -10.000～110.000mV 1μV 0.02+0.01 最大输出电流0.5mA
    1V -0.10000～1.10000V 10μV 0.02+0.01 最大输出电流2mA
    10V -1.0000～11.0000V 0.1mV 0.02+0.01 最大输出电流5mA
    直流电流
    DCmA    		 20mA 0.000～22.000mA 1μA 0.02+0.02 在20 mA时，
    最大负载1KΩ电阻
    模拟变送器时，
    外部供电5～28V
    欧姆
    OHM    		 400Ω 0.00～400.00Ω 0.01Ω 0.02+0.02 激励电流为±0.5~3mA
    激励电流为±0.1~0.5mA时，加0.1Ω附加误差
    精度不包含引线电阻
    4KΩ 0.0000～4.0000 KΩ 0.1Ω 0.05+0.025 ±0.05~0.3mA激励电流，精度中不包含引线电阻
    40KΩ 0.000～40.000 KΩ 1Ω 0.1+0.1 ±0.01激励电流，精度中不包含引线电阻
    热电偶
    TC    		 R 0°C～1767°C 1°C 0～100℃ :  1.5℃
    100～1767℃:  1.2℃    		 采用ITS-90温标
    精度中不包含冷端补偿的误差
    S 0°C～1767°C 0～100℃ :  1.5℃
    100～1767℃:  1.2℃
    K -200.0°C～1372.0°C 0.1°C -200.0～-100.0℃ :0.6℃
    -100.0～400.0℃: 0.5℃
    400.0～1200.0℃: 0.7℃
    1200.0～1372.0℃:0.9℃
    E -200.0°C～1000.0°C -200.0～-100.0℃:0.6℃
    -100.0～600.0℃: 0.5℃
    600.0～1000.0℃: 0.4℃
    J -200.0°C～1200.0°C -200.0～-100.0℃:0.6℃
    -100.0～800.0℃: 0.5℃
    800.0～1200.0℃: 0.7℃
    T -250.0°C～400.0°C -250.0～400.0℃: 0.6℃
    N -200.0°C～1300.0°C -200.0～-100.0℃:1.0℃
    -100.0～900.0℃:0.7℃
    900.0～1300.0℃:0.8℃
    B 600°C～1820°C 1°C 600～800℃ :1.5℃
    800～1820℃:1.1℃
    热电阻
    RTD    		 Pt100
    385    		 -200.0°C～800.0°C 0.1°C -200.0～0.0℃ : 0.3℃
    0.0～400.0℃ : 0.5℃
    400.0～800.0℃:0.8℃    		 Pt100、Cu50、Cu10激励电流为
    ±0.5~3mA

    Pt200、Pt500、Pt1000激励电流为±0.05~0.3mA
    精度中不包含引线电阻
    Pt1000
    385    		 -200.0°C～630.0°C -200.0～100.0℃:0.2℃
    100.0～300.0℃:0.5℃
    300.0～630.0℃:0.7℃
    Pt200
    385    		 -200.0°C～630.0°C -200.0～100.0℃: 0.8℃
    100.0～300.0℃ : 0.9℃
    300.0～630.0℃ : 1.0℃
    Pt500
    385    		 -200.0°C～630.0°C -200.0～100.0℃: 0.4℃
    100.0～300.0℃ : 0.5℃
    300.0～630.0℃ : 0.7℃
    Cu10 -100.0°C～260.0°C 1.8℃
    Cu50 -50.0°C～150.0°C 0.6℃
    频率
    FREQ    		 100Hz 1.00Hz～110.00Hz 0.01Hz ±2个字 1～11 Vp-p方波电平准确度
    ±5％读数+0.5V
    50%占空比
    负载>100KΩ
    1KHz 0.100KHz～1.100KHz 1Hz
    10KHz 1.0KHz～11.0KHz 0.1KHz
    100KHz 10KHz～110KHz 2KHz ±5个字
    脉冲
    PULSE    		 100Hz 1～100000cycles 1cyc ±2个字 1～11 Vp-p方波
    电平准确度
    ±5％读数+0.5V
    50%占空比
    负载>100KΩ
    1KHz
    10KHz
    开关量
    SWITCH    		 100Hz 1.00Hz～110.00Hz 0.01Hz ±2个字 场效应管开关
    最大开关电流电压/电流：+28 V/50mA
    1KHz 0.100KHz～1.100KHz 1Hz
    10KHz 1.0KHz～11.0KHz 0.1KHz
    100KHz 10KHz～110KHz 2KHz
      测量和输出压力
    压力
    PRESS    		 范围及精度 分辨力 可配用APM系列43个品种的压力模块，提供了用于差压、表压、真空压力、绝对压力、双压和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料
    视压力模块而定 五位数字显示
