    产品型号：VICTOR 102 操作方式：
    产品名称：袖珍式示波器VICTOR 102 显示位数：
    产品分类：★袖珍示波器 体积大小：手持式
      详细介绍

    概述

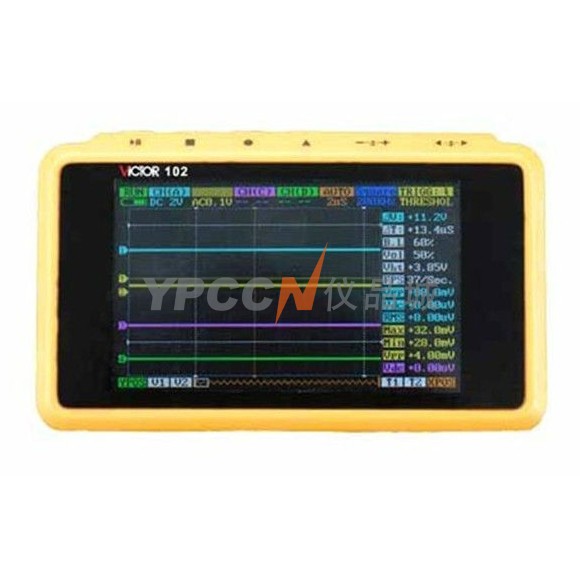

    VICTOR 102是一款5踪4线的通用电子工程任务的数字示波器，基于ARMcortexM3 (STM32F103VCT6) 32位平台，采用FPGA实现对外接ADC的管理控制和数据缓存，提供72MS/s 的采样率，内置2MB的U盘，用户可以通过U盘来存储波形和升级系统固件。

      技术参数

    型号

    VICTOR 102

    显示屏

    3”彩色TFT LCD

    显示分辨率

    240x400

    输入通道

    模拟：CH(A)\CH(B)

    数字：CH(C)\CH(D)

    最大采样率

    72MS/s，8 bit

    存储深度

    单通道8 bit，4通道 4x4bit

    垂直灵敏度

    20mV-10V/div(1-2-5 STEP) (采用x1探头时)

    200mV-100V/div(1-2-5 STEP) (采用x10探头时)

    垂直分辨率

    8 bit

    水平灵敏度

    0.1uS/Div-1S/Div

    水平位置

    可调

    输入耦合方式

    AC/DC

    最大输入电压

    80Vpp(采用x1探头时)

    400Vpp(采用x10探头时)

    触发模式

    Auto, Norma

    Sing, None,Scan

    波形存储

    内置的2M存储空间

    充电方式

    通过USB端口充电

    尺寸

    105毫米x 53毫米x8毫米
