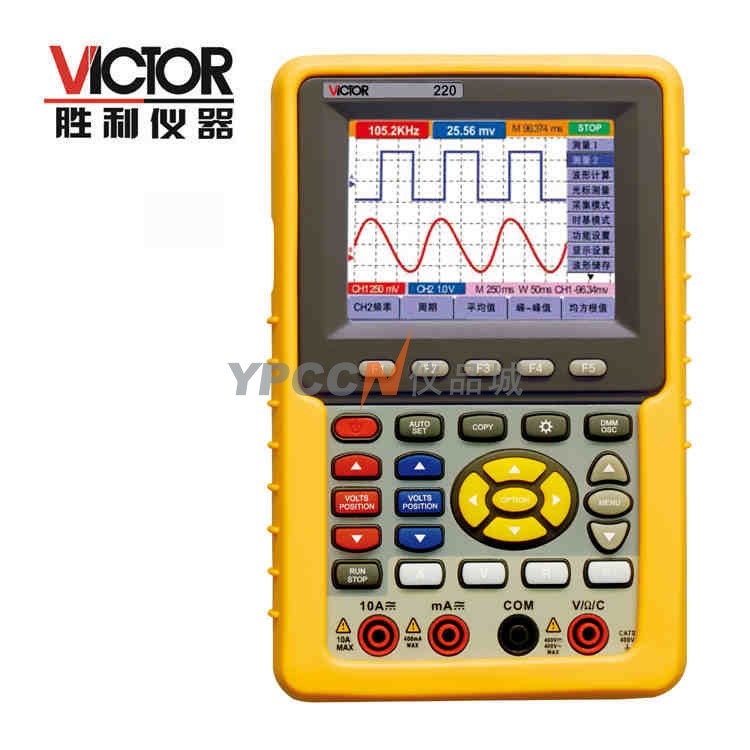

胜利 手持式示波表VC220 彩色示波器 20MHZ带宽

产品型号：VICTOR 220	操作方式：自动量程
产品名称：手持式示波表VICTOR 220	显示位数：
产品分类：★手持式示波表	体积大小：手持式
	特殊功能：电脑接口

手持式示波表VICTOR 220介绍

1、采用工程硅胶按键增添手感舒适度，创新的快捷功能键进一步简化了操作步骤，提升人机界面友好度； 2、U盘存储功能，交替触发功能，提高测量精确度，提升视频触发功能，优化噪声容忍度调节； 3、带宽20MHz,实时采样率100-250MS/s； 4、集合示波器与万用表一体； 5、长达6小时电池操作时间； 6、3.8英寸彩色液晶高清显示效果。

手持式示波表VICTOR 220技术参数

功能参数						型号
						VICTOR 220
带宽						20MHz
通道						2通道
采样	采样方式				普通采样、峰值检测、平均值
	实时采样率				100MS/s
输入	输入耦合				直流、交流
	输入阻抗				1M±2%,与20pF±5pF并联
	探入衰减系数				1X.10X.100X.1000X
	最大输入电压				400V(DC峰值、1MΩ输入组抗)（10：1探头衰减）
	通道间的隔离度				50Hz(100:1)、10MHz(25:1)
	通道间时间延迟（典型）				150ps
水平	彩样率范围				10S/s~100MS/s
	波形内插				(sinx)/x
	记录长度				每个通道6000个采样点
	扫速范围（S/div）				5ns/div~5s按1~2.5~5 进制方式步进
	采样率和延迟时间精确度				±100ppm(任何≥1ms的时间间隔
	时间间隔（△T）测量精确度				单次:±（1采样间隔时间+100ppm×度数+0.6ns） ＞16个平均值:±（1采样间隔时间+100ppm×度数+0.4ns）
垂直	模拟数字转换器(A/D)				比特分辨率。两个通道同时采样
	灵敏度（伏/格）范围（V/div）				5mV/div~5v/div（在输入BNC处）
	位移范围				±10div(5mV/div~5V/div)
	模拟带宽				200M
	单次带宽				满带宽
	低频响应（交流耦合，－３db）				≥5Hz(在BNC上)
	上升时间（BNC上典型的）				≤17.5ns
	直流增益精确度				±5%
	直流测量精确度 （平均值采样方式）				经对捕获的≥16个波形取平均值后波形上任何两点间的电压差（△V）:（±5%度数+0.05格）
触发	触发类型	边沿触发		上升沿、下降沿
		视频触发		行、场、奇场、任意行触发
		交替触发
	触发灵敏度(边沿触发)	直流耦合		通道1和通道2：0.2~1div可调（DC~满带宽）
		交流耦合		50Hz及以上时和直流相同
	触发电平范围				距屏幕中心±6格
	触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号						±0.3格
	触发位移				前触发655格，后触发4格
	触发灵敏度(视频触发,典型的)				2格峰间值
	信号制式和行/场频率 (视频触发类型)				支持任何场频或行频的NTSC、PAL和SECAM广播系统
测量	光标测量				光标间电压差（△V）、光标时间差（△T）
	自动测量				峰峰值、平均值、均方根值、频率、周期
	数学操作				加、减、乘、除、反相
	存储波形				4组波形，可连接U盘进行存储
	李沙育图形		带宽	20MHz
			相位差	±3degrees
技术指标
功能参数						型号
						VICTOR 220
显示	显示类型				3.8英寸彩色液晶显示
	显示分辨率				320水平×240垂直像素
	显示色彩				4096色
	显示语言种类				中文简体、英文
电源/接口特性	功耗				＜6W
	电源电压				100-240V AC 50/60Hz
	适配器输出电压				8.5V DC
	适配器输出电流				1500mA
	PC接口				USB、RS232接口
电池	锂离子电池				7.4X、3500、mAh
数字万用表	数字显示				33/4位
	最大显示				4000
	输入阻抗				10MΩ
	电压				VDC:400mv、4v、40v、； 最大输入电压；直流400v VAC:4v、40v、400v：±（1%±3个字）;频率范围：40Hz到400Hz：最大输入电压；交流400V有效值
	电流				DCA:40mA、400mA：±（1.5%±1字） 10A:±(5%±3字） ACA：400mA：±（1.5%±3字）400mA：±（2%±1个字） 10A:±(5%±3字）
	电阻				400Ω：±（1%±3个字） 4KΩ、40KΩ、400KΩ、4MΩ：±（1%±1个字） 40MΩ:±(1.5%±3个字）
	电容				5.12nf-100uf:±（3%±3个字）
	二极管				电压度数：0V到1.5V
	通段测试				判断电阻＜50Ω（±30Ω）（蜂鸣）
探头					1X位置
	带宽				直流至6MHz
	衰减比率				1：1
	补偿范围				10pf~35pf
	输入电阻				1MΩ±2%
	输入电容				85pf~115pf
	输入电压				150VDC
一般特性
环 境	温度				只用电池：0-50℃（32至122℉） 电源适配器：0至40℃（32至104℉） 存放：-20至+60℃（-4至+104℉）
	湿度				0至10℃（32至50℉）无冷凝 10至30℃（50至86℉）95% 30至40℃（86至104℉）75% 48至50℃（104至122℉）45%
机械 规格	尺寸				180mm×113mm×40mm
	重量				645克
