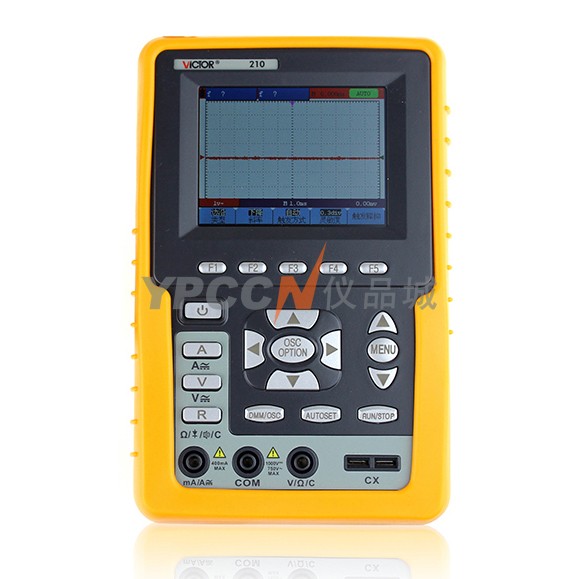

胜利手持式示波表 VC210 彩色示波器 20MHZ带宽单通道

点击：732次
最后更新：2013-11-13 15:42

: 深圳胜利仪器专营店; 第2年; 进入店铺 >

分享到 :

产品描述

产品型号：VICTOR 210

操作方式：自动量程

产品名称：手持式示波表VICTOR 210

显示位数：3 3/4位

产品分类：★手持式示波表

体积大小：手持式

特殊功能：电脑接口

技术参数

采样：

采样方式	普通采样峰值检测平均值
采样率	100 MSa/s

输入：

输入耦合	直流、交流、接地
输入阻抗	1MΩ±2%，与18pF±5pF 并联
探头衰减系数	1X，10x，100x，1000x
最大输入电压	400V 峰值

水平：

采样率范围	0.25S/s～100MS/s
波形内插	（sinx）/x
记录长度	6K个采样点
扫速范围（S/div）	5ns/div～100s/div按1～2.5～5进制方式步进
时间间隔（△T）测量精确度（满带宽）	单次：±(1采样间隔时间+100ppm×读数+0.6ns) >16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)

垂直：

模拟数字转换器（A/D）	8比特分辨率
灵敏度（伏/格）范围（V/div）	5mV/div～5V/div（在输入BNC 处）
位移范围	±10div(5mV/div~2V/div), ±6div(5V/div)
模拟带宽	20MHz
单次带宽	满带宽
低频响应（交流耦合，-3dB）	≥5Hz（在BNC 上）
上升时间（BNC 上典型的）	≤17.5ns
直流增益精确度	±3%
直流测量精确度（平均值采样方式）	经对捕获的≥16个波形取平均值后波型上任两点间的电压差(△V：±(5% 读数 + 0.05格)。

触发：

触发灵敏度（边沿触发）	可调：0.2～1.0div(DC～满带宽)
触发电平范围	距屏幕中心±4 格
触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号	±0.3格；
触发位移	前触发655格，后触发4格。
释抑范围	100ns ~ 10s
触发灵敏度(视频触发，典型的)	2 格峰间值
信号制式和行/场频率(视频触发类型)	支持任何场频或行频的NTSC、PAL和SECAM广播系统
触发频率计数器
读数分辨率	6位
频率范围	交流耦合，2Hz~满带宽

测量：

光标测量	光标间电压差(△V)、光标间时间差(△T)
自动测量	峰峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅值、过冲、欠冲、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比

探头：

	1X位置	10x位置
带宽	直流至6 MHz	直流至满带宽
衰减比率	1:1	10:1
补偿范围	15pf～35pf
输入电阻	1MΩ±2％	10MΩ±2％
输入电容	85pf～115pf	14.5pf～17.5pf
输入电压	＜200 V DC+Peak AC	＜600 V DC+Peak AC

10.1.2 万用表

直流电压：

输入阻抗：10MΩ 。

最大输入电压:直流1000V 。

量程	准确度	分辨率
400.0mv	±1%±2字	100uV
4.000V		1mV
40.00V		10mV
400.0V		100mV
1000.0V		1V

交流电压：

输入阻抗：10MΩ 。

最大输入电压：交流750V有效值。

频率范围：40Hz 到 400Hz 。

显示：正弦波有效值。

量程	准确度	分辨率
4.000V	±1%±3字	1mV
40.00V		10mV
400.0V		100mV
750.0V	±1.5%±3字	1V

直流电流:

量程	准确度	分辨率
40.00mA	±1.5%±1字	10uA
400.0mA	±1.5%±1字	100uA
20A（使用分流器）	±3%±3字	10mA

交流电流：

量程	准确度	分辨率
40.00mA	±1.5%±3字	10uA
400.0mA	±2%±1字	100uA
20A（使用分流器）	±5%±3字	10mA

电阻：

量程	准确度	分辨率
400.0 Ω	±1%±3字	0.1Ω
4.000KΩ	±1%±1字	1Ω
40.00KΩ		10Ω
400.0KΩ		100Ω
4.000MΩ		1KΩ
40.00MΩ	±1.5%±3字	10KΩ

电容：

量程	准确度	分辨率
51.20nF	±3%±3字	10pF
512.0nF		100pF
5.120uF		1nF
51.20uF		10nF
100uF		100nF

二极管：

电压读数： 0 V 到 1.5 V。

通断测试：

导通电阻小于50 Ω(±30 Ω)机内蜂鸣器发声。

10.1.3 一般技术规格

基本参数：

机械尺寸	18 cm×11.5cm×4cm
重量	455 克
功耗	＜ 3 W
显示类型	3.5 英寸的彩色液晶显示
显示分辩率	320 水平×240 垂直像素
显示色彩	65536 色
