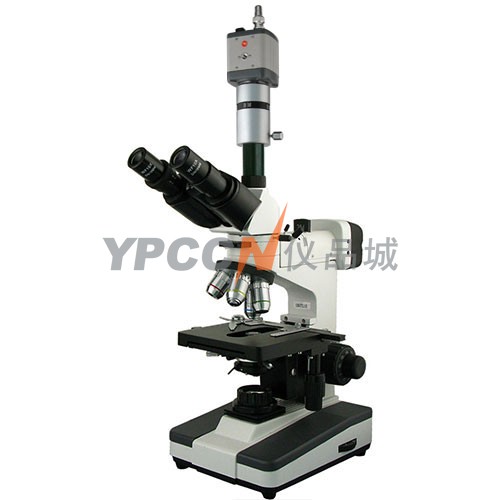

上光彼爱姆电脑透反射显微镜BM-12C
- 点击：300次
- 最后更新：2019-09-09 15:43
- 上海彼爱姆光学仪器代理销售
-
第2年
- 进入店铺 >
一、用途
BM-12C 电脑透反射显微镜采用了反射和透射两种照明形式，并配有偏光装置。在反射光照明下可进行明场和偏光观察，又可在透射光照明下作明场观察，采用电光源，亮度可连续调节，铰链式镜筒30°倾斜，可360度自由转动。
本仪器造型新颖、性能良好、使用方便可靠，可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子等方面的试验与分析研究之用。
二、技术规格
1、目镜：
|
类 别 |
放大倍数 |
视场直径 |
|
平场目镜 |
10X |
Φ18mm |
|
16X |
Φ11mm |
|
|
10X(可调焦0.1mm尺) |
Φ18mm（选购） |
2、物镜：
|
类 别 |
放大倍率 |
数值孔径 |
工作距离 |
|
物镜 |
4X |
0.10 |
37.5mm |
|
10X |
0.25 |
7.31mm |
|
|
40X |
0.65 |
0.63mm |
|
|
100X（油） |
1.25 |
0.18mm |
3、载物台尺寸：双层移动平台，平台尺寸：140mm×140mm 移动范围：75mm×40mm
4、瞳距：55-75 mm
5、调焦装置：30 mm粗微动同轴调焦机构带限位、粗动调焦张力调节装置， 微调格值0.002mm
6、聚光镜：N.A.1.25可调中阿贝聚光镜带可变光栏
7、光源：反射照明，卤素灯AC85V-230V，6V/20W；透射照明，卤素灯AC85V-230V，6V/20W，亮度可调
8、滤色片：插板式滤色片：绿色、蓝色、黄色
9、偏光装置：检偏镜可360°转动，起偏镜、检偏镜均可移出光路
10、计算机成像系统：CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口，（电脑自购）
三、仪器成套性
|
序 号 |
名称 |
单位 |
数量 |
|
1 |
显微镜主体 |
台 |
1 |
|
2 |
三目镜筒 |
只 |
1 |
|
3 |
平场目镜：10X/Φ18㎜、16X/Φ11㎜ |
只 |
各2 |
|
4 |
物镜：4X、10X、40X、100X(油） |
只 |
各1 |
|
5 |
三目镜直筒管（配三目镜筒） |
只 |
1 |
|
6 |
滤色片（黄、蓝、绿） |
片 |
各1 |
|
7 |
香柏油 |
瓶 |
1 |
|
8 |
灯泡（6V20W)、保险丝（1A） |
只 |
各1（备用） |
|
9 |
电源线（或者连接在显微镜主体上） |
根 |
1 |
|
10 |
起偏镜 |
片 |
1 |
|
11 |
验片镜 |
片 |
1 |
|
12 |
滤色片插片：黄、蓝、绿 |
片 |
各1 |
|
13 |
CCD视频摄像头 |
只 |
1 |
|
14 |
适配镜（MCL-Z) |
只 |
1 |
|
15 |
外置式视频图像采集卡（BM-A/D视频转换器） |
块 |
1 |
|
16 |
产品使用说明书 |
份 |
1 |
|
17 |
产品合格证明 |
份 |
1 |
|
18 |
产品保修卡 |
份 |
1 |
